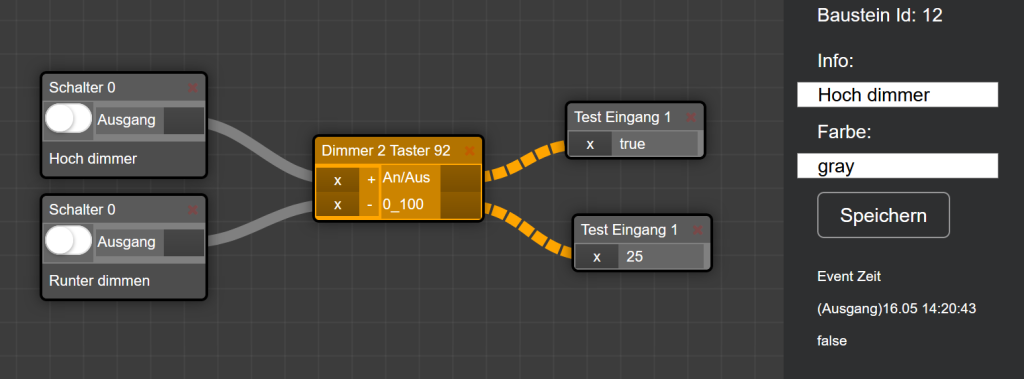

92 Dimmer 2 Taster

Der 2 Fach Dimmer Baustein bildet ein Dimmer Verhalten nach.

Bei einem kurzen Impuls auf einen Eingang schaltet der Ausgang um (Stromstossverhalten). Der Dimmwert Ausgang nimmt den letzten Wert an.

Wird der Eingang 1 durch einen langen Tastendruck belegt, so dimmt der Baustein mit der Anzahl der Schritte hoch. Eingang 2 dimmt runter.

Kurzer Tastendruck: Zeit für kurzen Impuls zum umschalten

Wartezeit Dimmrichtung: Bei erreichen von 100% oder 0% ändert der Baustein die Dimmrichtung nach dieser Zeit.

Wartezeit dimmen: Diese Zeit gibt die Geschwindigkeit des dimmen vor.

Schritte: Anzahl der Dimmschritte. Mit der Angabe 5 dimmt der Baustein in 5% Schritten.

Wichtig:

Die Dimmer Bausteine sollten in einer eigenen Logik Seite mit einem kurzen Intervall von 50ms verwendet werden.

Bei Modbus muss auf die Zykluszeit zum Abfragen der Modbusregister geachtet werden.

Es kann auch eine eigene Modbus Schnittstelle mit schnellem Abfragezyklus nur für die Dimmer angelegt werden. In dieser Schnittstelle würden dann nur die Dimmer Datenpunkte behandelt werden.
