Temperatur Erfassung

Die Temperatur Erfassung muss auf der Wärmebild Kamera aktiviert werden.



Wichtig: Verwenden Sie die aktuelle Firmware der Kamera.

Firmware sollte mindestens von 06_12_2024 (Region Deutschland) oder neuer sein.



Öffnen Sie Kamera Oberfläche im Webbrowser.

Zum Beispiel: http://192.168.5.42

Melden Sie sich an der Kamera Startseite an:

Benutzer: admin

Kennwort: Ihr vergebenes Kennwort



Öffnen Sie auf der Linke Seite das „Ereigniscenter„:



Wählen Sie nun „Temperaturmessung“ aus:

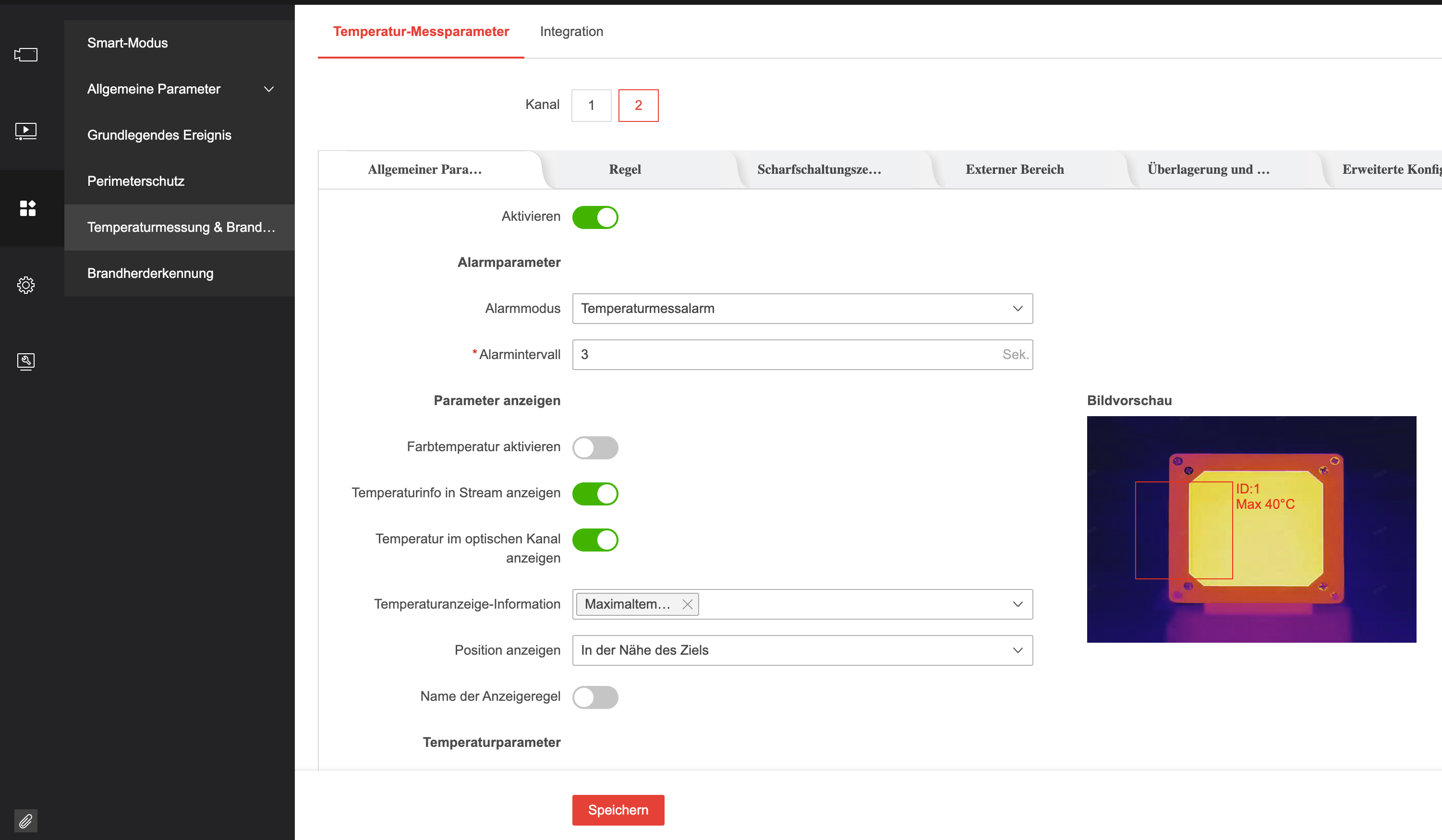

Aktivieren Sie nun die Temperaturmessung.

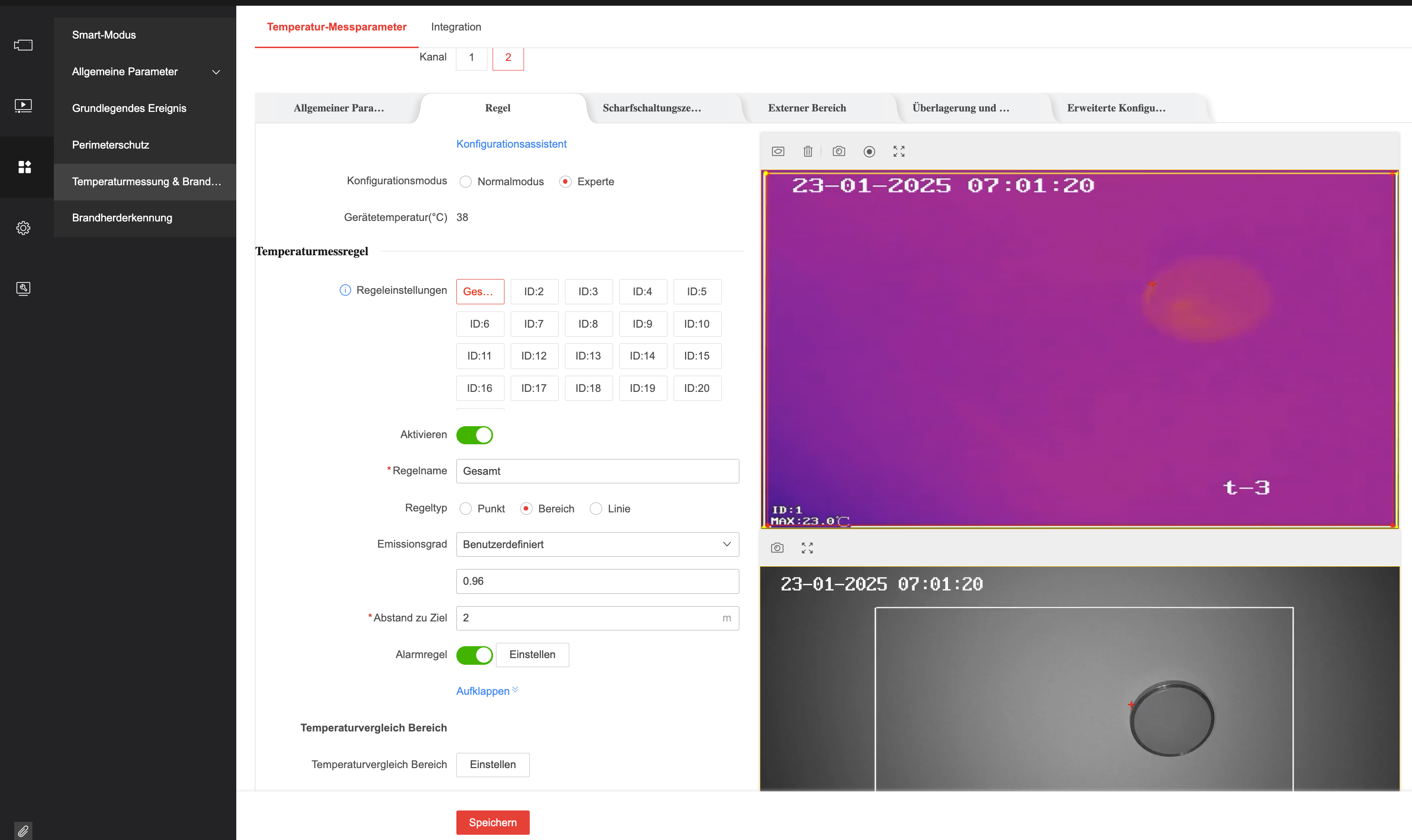

Selektieren Sie nun das Tab „Regel„



Wählen Sie den „Konfigurationsmodus“ : Experte

Selektieren Sie die Temperaturmessregel ID:1

Aktivieren Sie die Temperaturmessregel. Geben Sie einen Regelnamen ein. Zum Beispiel: Gesamt

Als Regeltyp wählen Sie „Bereich“ aus.

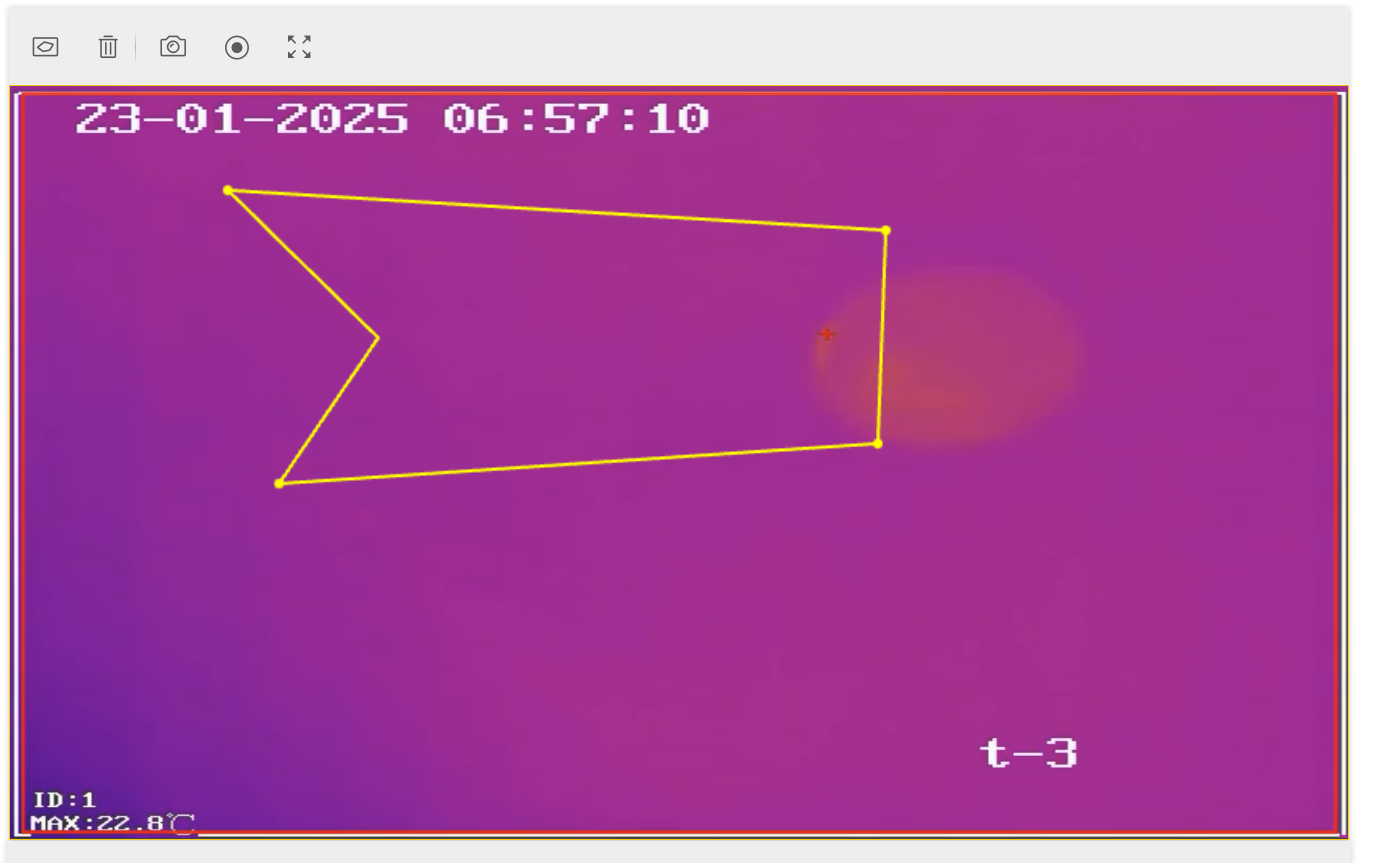

Nun können Sie auf dem Thermal Bild den Bereich einzeichnen.

Bei jedem Klick wird ein Punkt angelegt und verbunden. Mit der ESC Taste können Sie den Zeichen Modus beenden.

Aktivieren Sie nun die Alarmregel.

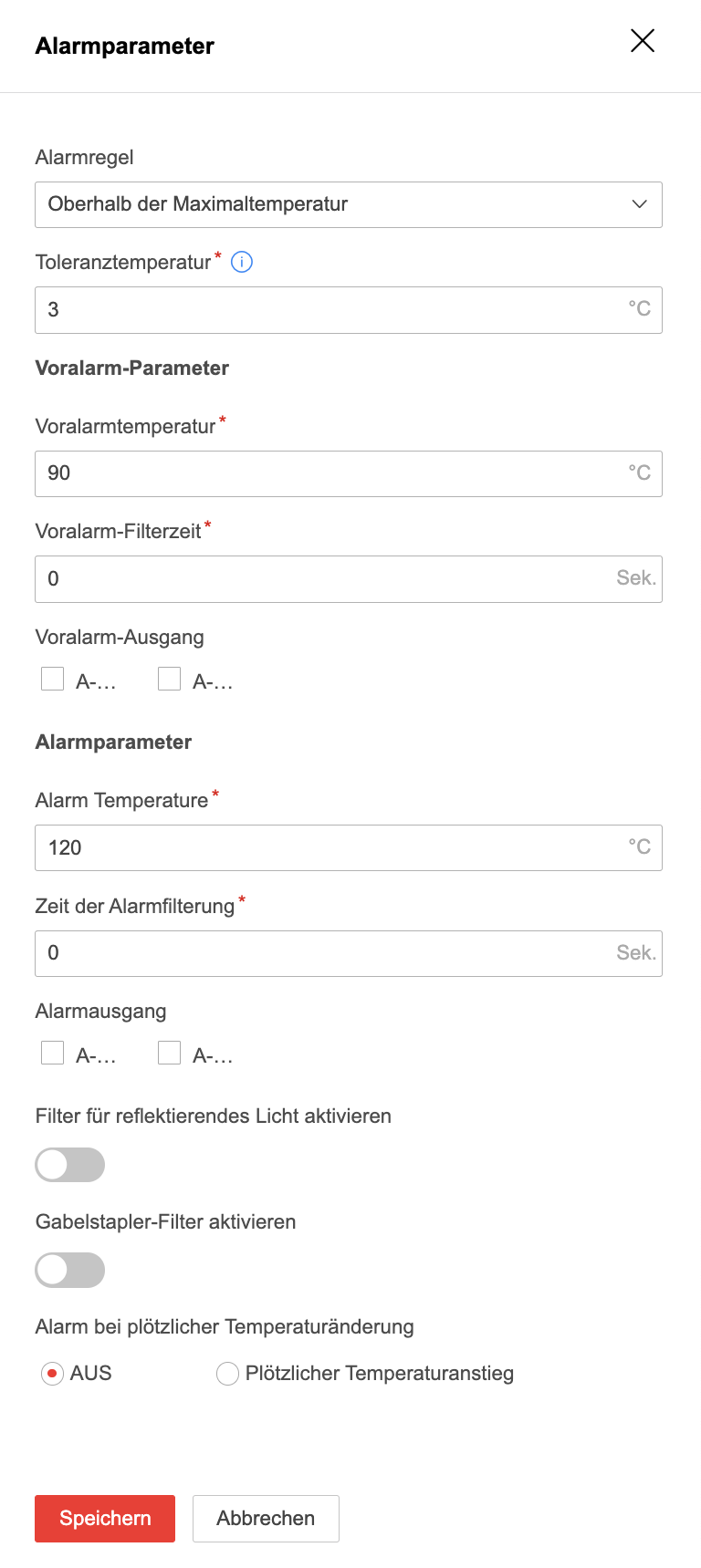

Über die Funktion „Einstellen“ öffnen Sie nun die Parameter:

Hier muss die „Voralarmtemperatur“ sowie die „Alarm Temperatur“ zum Beispiel 90°C und 120°C.

Diese Temperaturwerte werden nur in der „Kamera Alarm Server“ Schnittstelle für den Voralarm und Alarm Datenpunkt verwendet.



Die Eigentliche Auswertung der Temperaturen erfolgt später in den Event Manager mit eigenen Schwellwerte.



Über die Funktion „Speichern“ müssen die Parameter gesichert werden.

Über die Funktion „Speichern“ ganz unten muss nun die Alarm Regel gesichert werden.



Wiederholen Sie den Vorgang für jede Alarm Regel. Es können bis zu 21 verschiedene Alarm Regeln erstellt werden.

Für jede Alarm Regel wird ein eigener Datenpunkt eingerichtet.

Somit kann für jede Alarmregel die Temperatur einzeln ausgewertet werden. Die Schwellwerte werden direkt in den Event Manager konfiguriert.

Nach jeder Änderung einer Alarm Regel müssen die an „Event Manager“ – „Events“ übertragen werden.

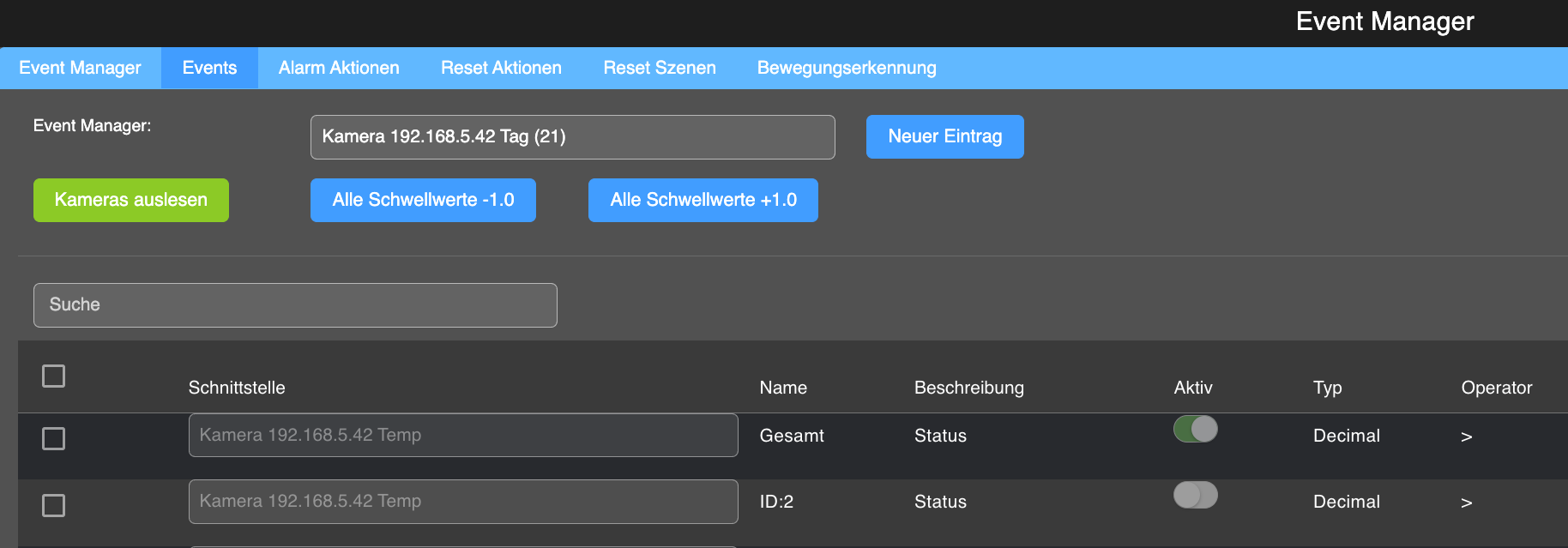

Sobald eine „Kamera Thermal Temp“  Schnittstelle eingerichtet wurde, erscheint oben die Funktion „Kamera auslesen„

Diese Funktion liest alle Alarmregeln von allen angelegten Wärmebildkameras aus.

Der Aktiv Status sowie der Name der Alarmregel wird direkt von der Kamera ausgelesen.





Die gezeichneten Rahmen können im Live Stream eingeblendet werden.

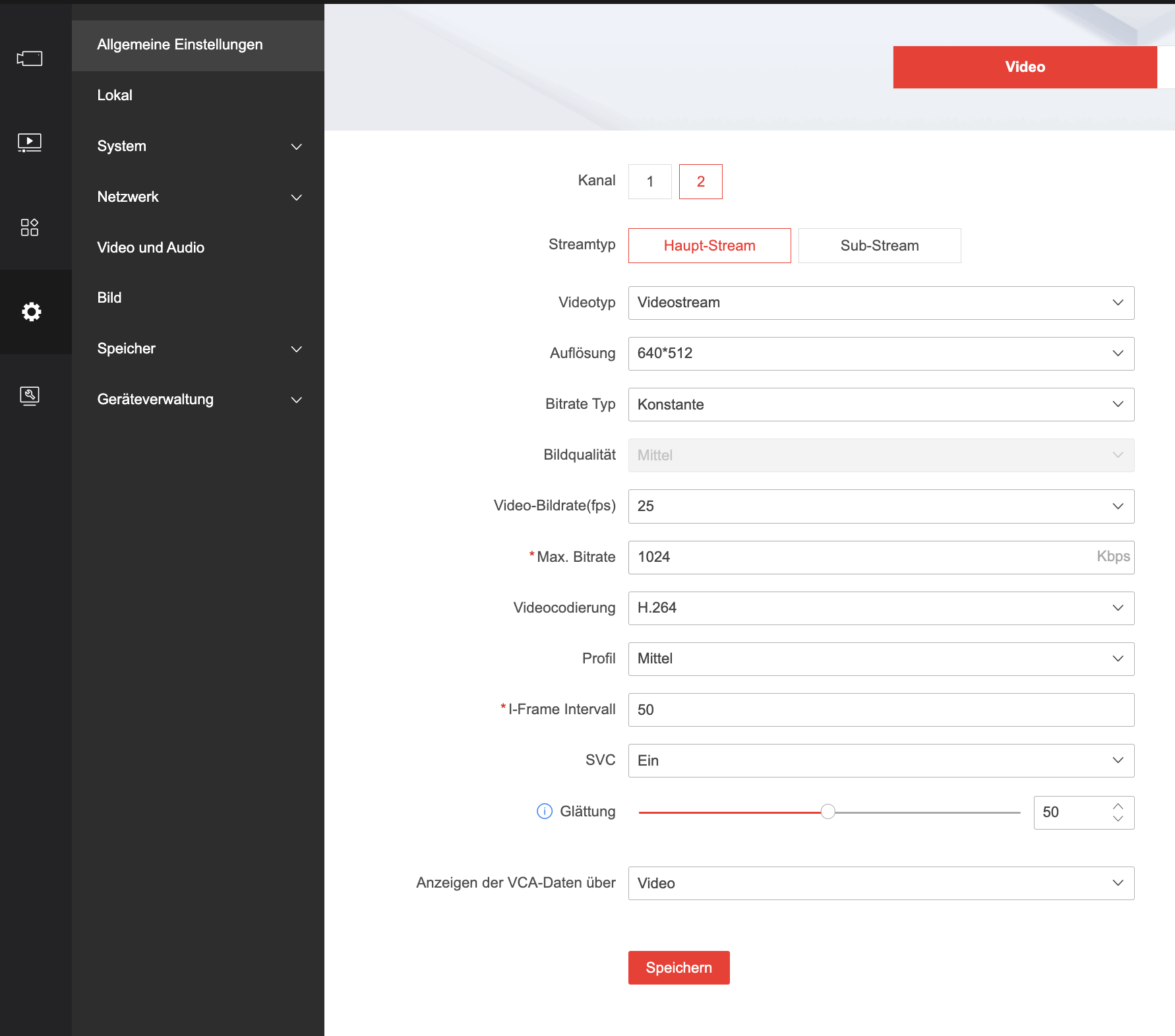

Dies erfolgt in der Kamera – „Konfiguration“ – „Allgemeine Einstellungen“ – „Video“ – „Kanal 2“ – „Anzeigen der VCA-Daten über Video“ : „Video„

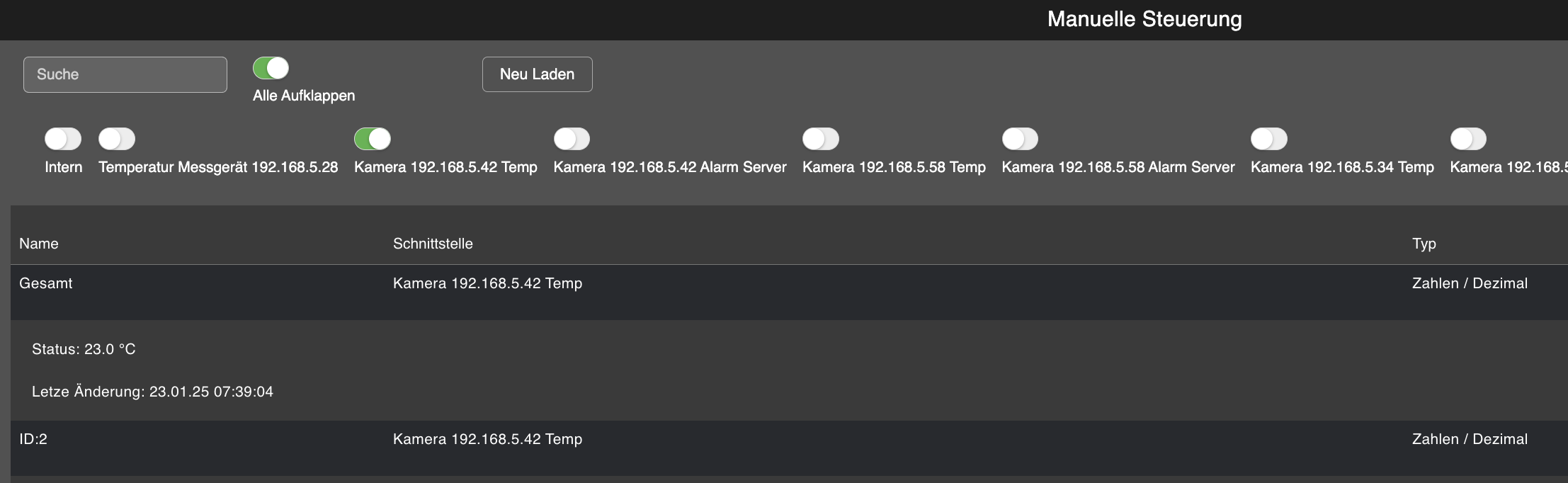

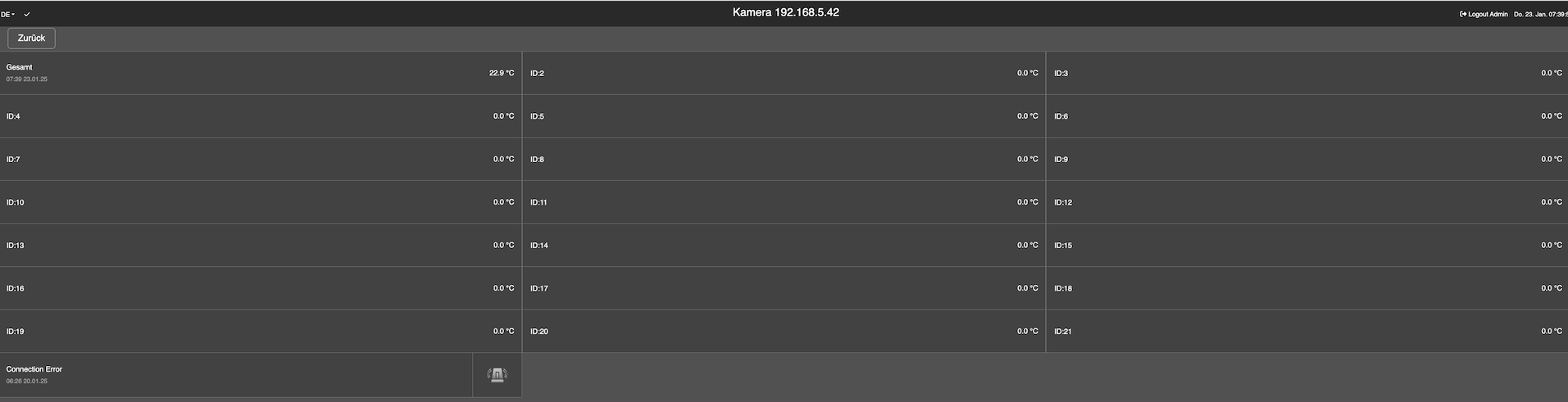

Die Temperaturen können nun in der Manuellen Steuerung oder in der Kamera Liste kontrolliert werden.
