Kamera in Oberfläche einfügen

Erstellen Sie 2 neue Visu Seiten unter „Einstellungen“ – „Visu Seiten„.

1 Seite mit dem „Kamera Namen“ und eine Seite mit „Kameras„

Fügen Sie die 2 neuen Seiten dem Menü unter „Einstellungen“ – „Menü für Grafik Seiten“ – „Einträge“ hinzu.



Öffnen Sie nun die „Kamera Name“ Visu Ansicht. http://localhost:8090/#/pages/graphic_screens

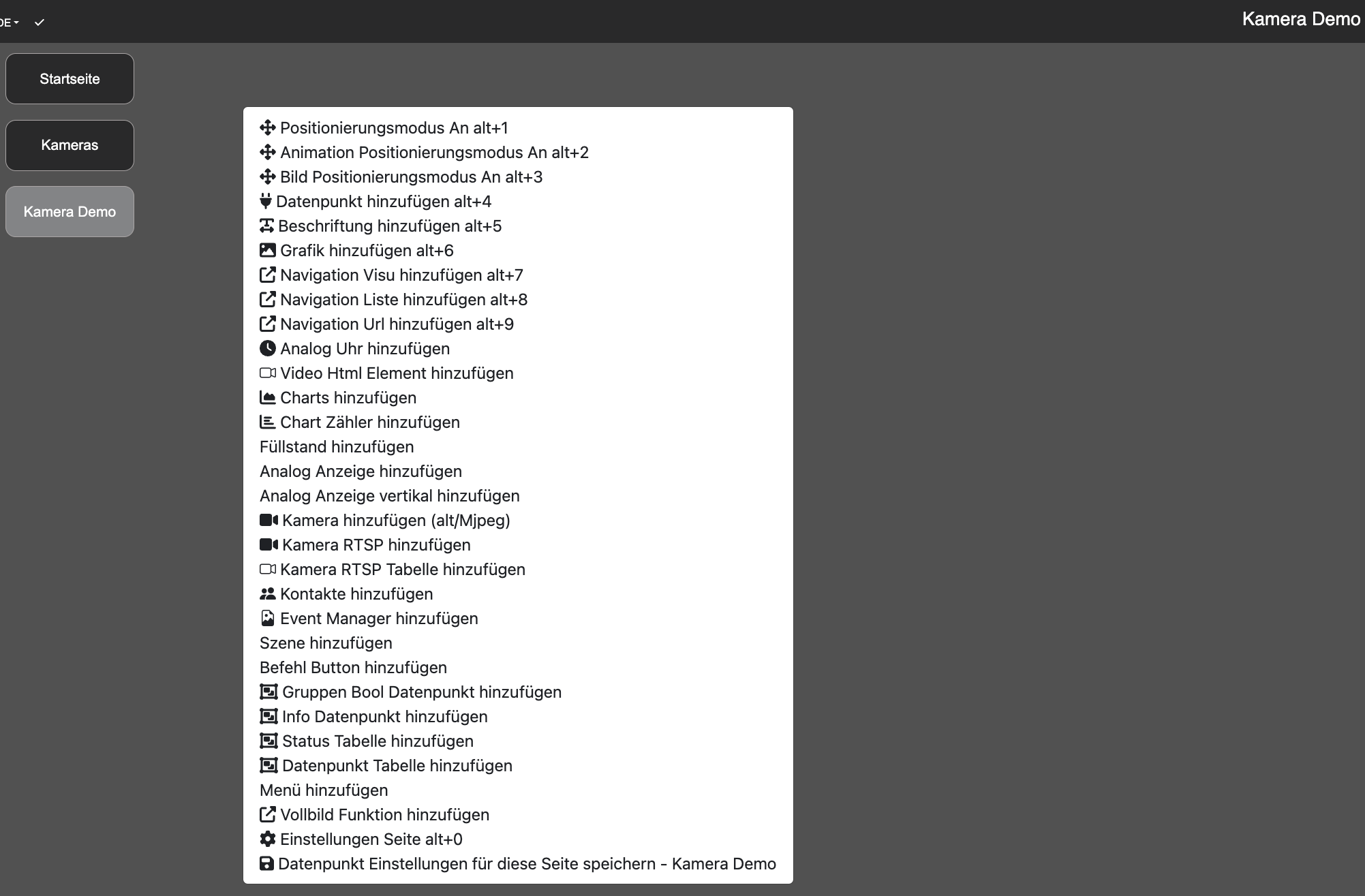

Mit einem Maus-Rechtsklick können Sie nun das Menü zur Visu Seite hinzufügen. Dies erfolgt über die Funktion „Menü hinzufügen„.

Über die Funktion „Kamera RTSP hinzufügen“ können Sie nun ein einzelnes Kamerabild hinzufügen.

Nun kann die Kamera ausgewählt werden:

Nach dem einfügen der Kamera, ist der Positionierungsmodus aktiv.

Dieser kann per Maus-Rechtsklick auf einer freien Fläche deaktiviert werden.

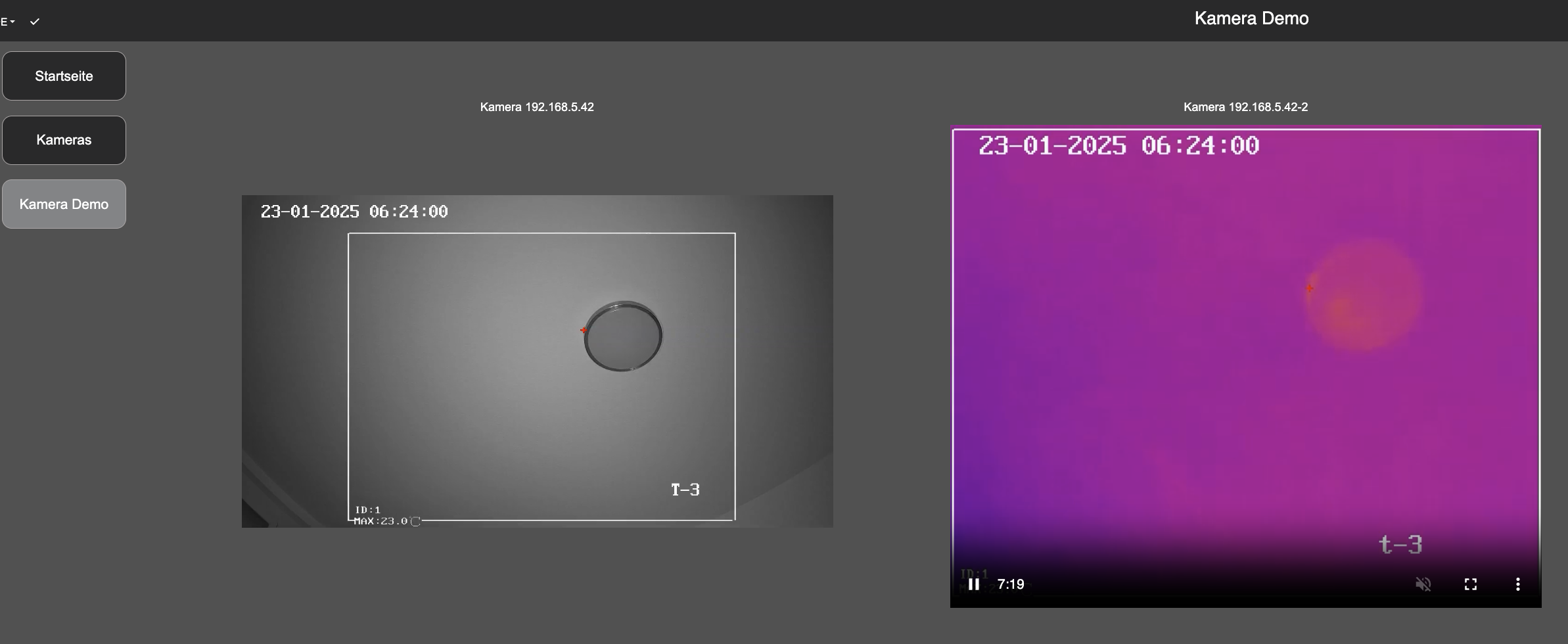

Wiederholen Sie den Vorgang für die 2. Kamera (Thermal).

Wechseln Sie nun auf die Kameras Seite.

Mit einem Maus-Rechtsklick können Sie nun das Menü zur Visu Seite hinzufügen. Dies erfolgt über die Funktion „Menü hinzufügen„.



Über die Funktion „Kamera RTSP Tabelle hinzufügen“ können Sie nun eine Kamera Tabelle hinzufügen.

Über einen Maus Rechtsklick über der schwarzen Tabelle können Sie nun die „Einstellungen Datenpunkt“ öffnen.

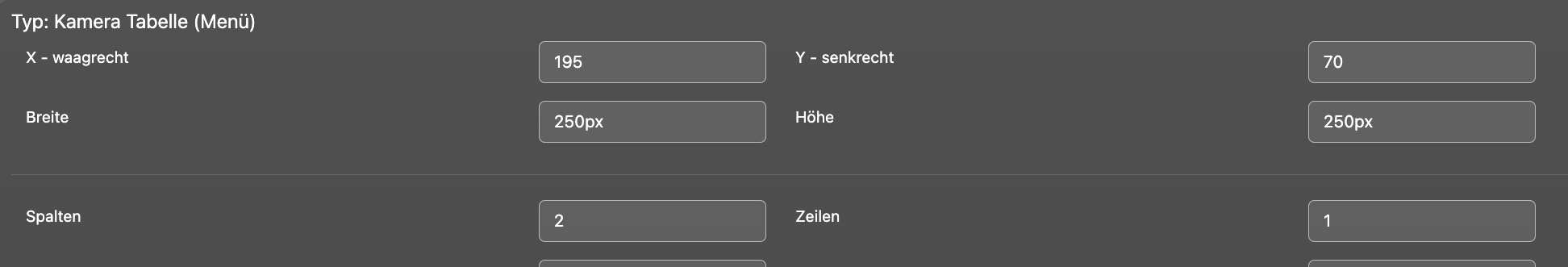

Geben Sie nun die Anzahl der Spalten und Zeilen an die Angaben müssen nun durch die Funktion „Speichern“ gesichert werden.



Anschließend muss die Einstellung erneut geöffnet werden.

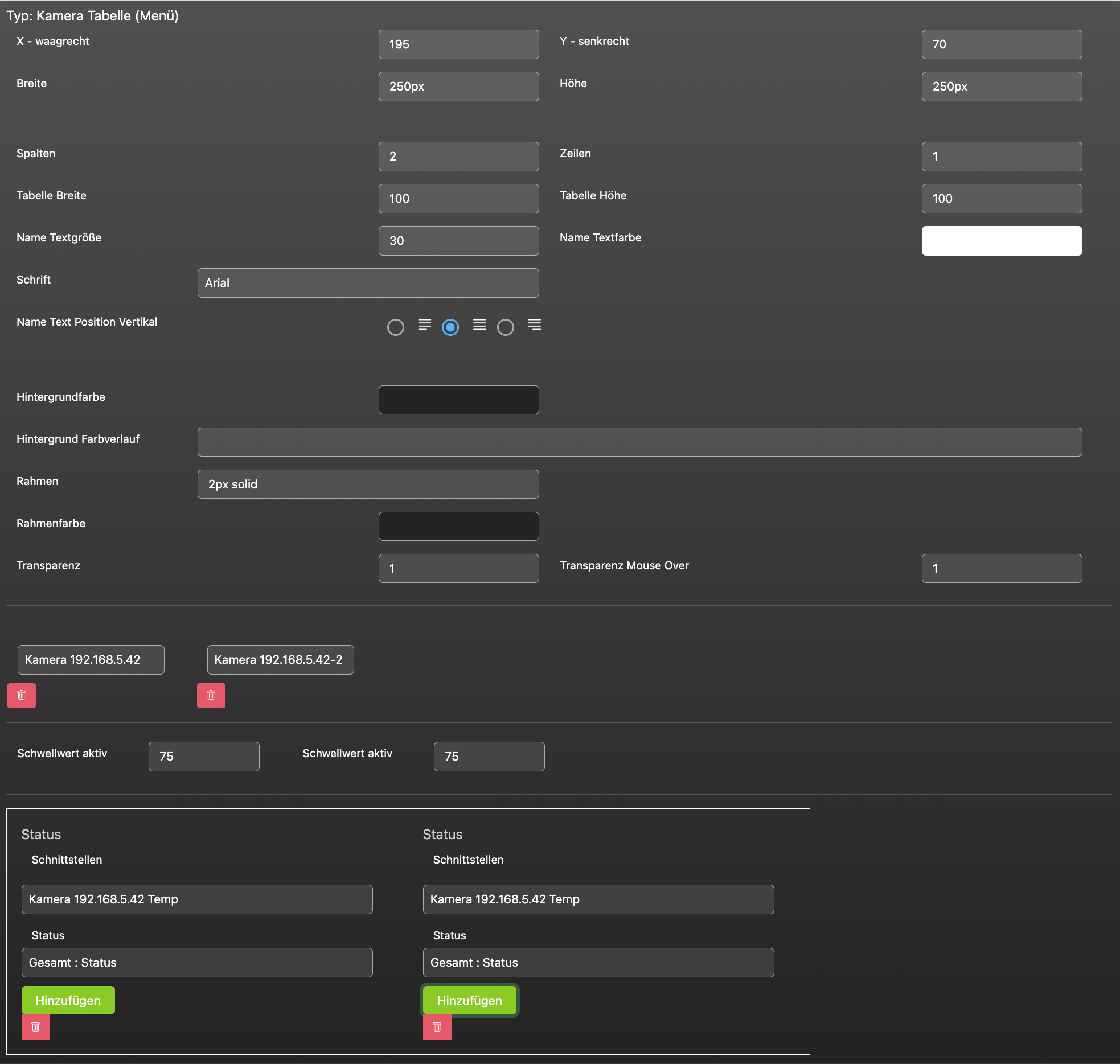

In diesem Bereich können Sie nun die Kamera Bilder zuordnen.

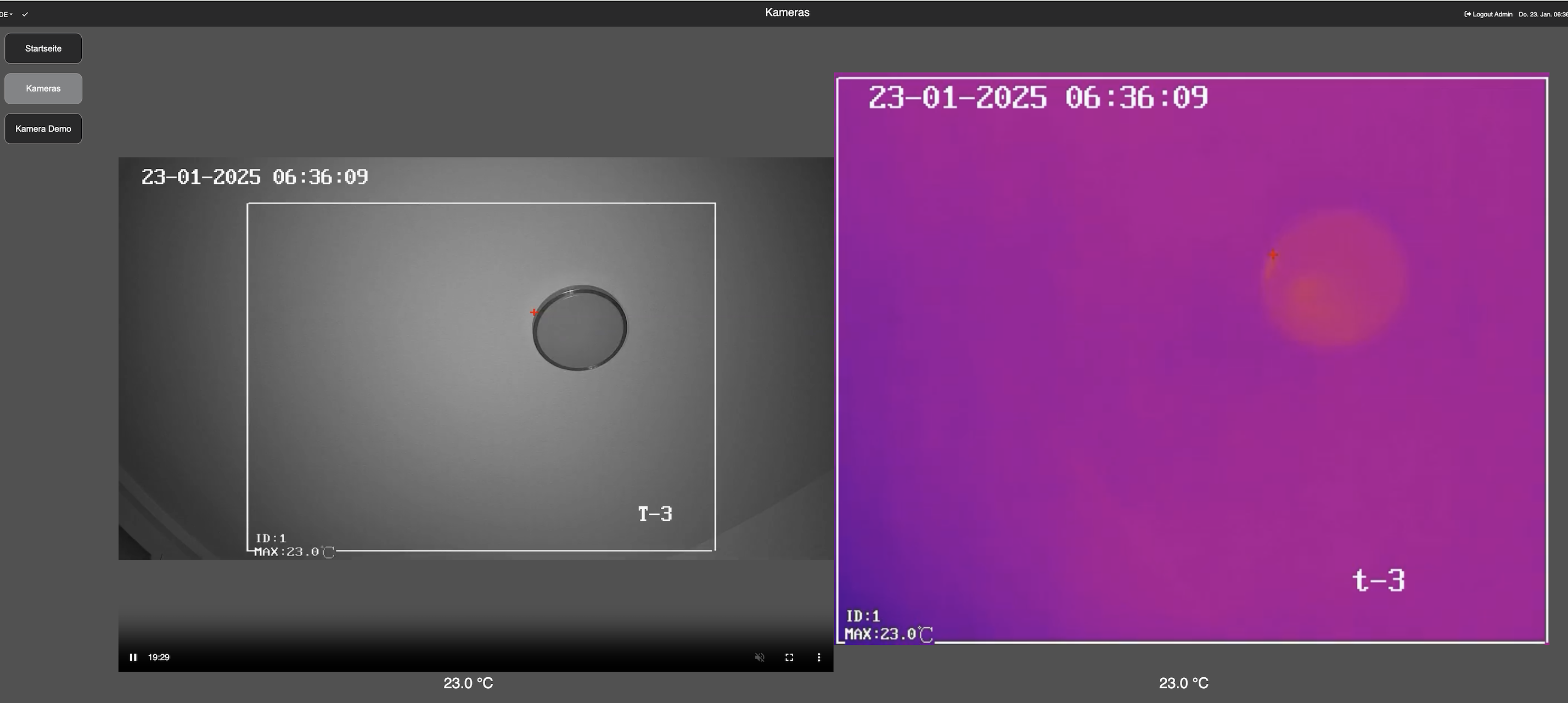

Sie haben auch die Möglichkeit einen Temperaturwert unterhalb des Livebildes einzufügen.

Dies Erfolgt im Bereich „Status“. Hier kann die Kamera Temperatur Connector Schnittstelle sowie einen Temperatur Status ausgewählt werden. Der Eintrag muss über die Funktion „Hinzufügen“ gesichert werden.

Alle Einstellungen müssen nun durch die Funktion „Speichern“ gesichert werden.
