Symbol Client:

Verhalten:

Dieser Datenpunkt wird überwiegend bei einer SPS verwendet.

Funktion: Der Datenpunkt wird nur während des auslösen geschaltet. Nach dem loslassen setzt sich dieser wieder auf aus. Somit kann ein Stromstoßschalter angesteuert werden.

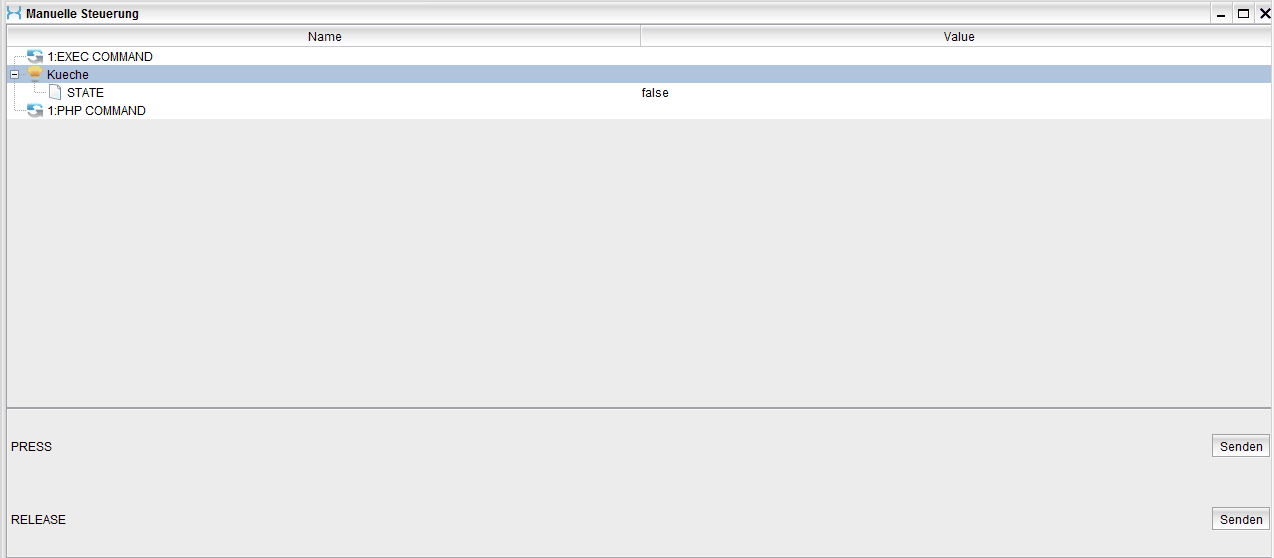

Befehle: PRESS , RELEASE

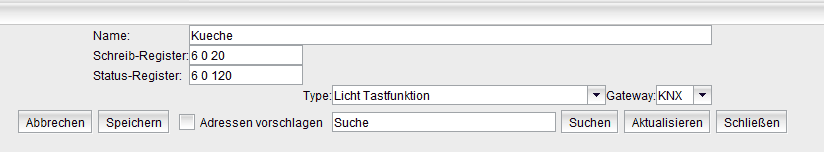

KNX:

Schreib-Register:

1 Bit - DPT 1.001 - Gruppenadresse zum setzen des Aktor. Setzen Flag muss in der ETS gesetzt sein.

Status Register:

1 Bit - DPT 1.001 - Gruppenadresse zur Rückmeldung vom Status des entsprechenden Aktor Kanal.

Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

Modbus:

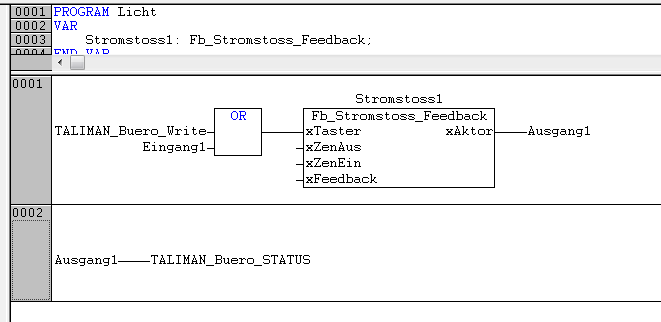

 Globale Variablen:

 TALIMAN_Buero_Write AT %MW0: BOOL;

 TALIMAN_Buero_Status AT %MW1: BOOL;

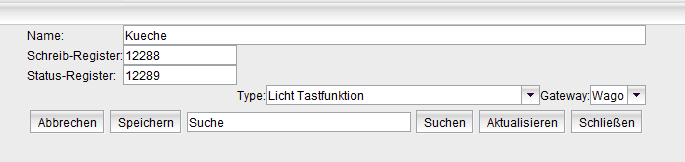

Schreib-Register: 12288

(%MW0 == 12288)

Status Register: 12289

(%MW1 == 12289)

Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.

Das „WRITE“ Register hat ein Tastverhalten. Bei gedrückter Taste wird der Wert 1 auf das „WRITE“ Register übertragen ansonsten der Wert 0.

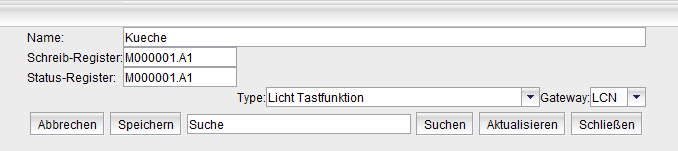

LCN:

Schreib-Register:

M000001.A1  Für Modul 1 Ausgang 1

oder

M000001.R1  Für Modul 1 Relais 1

oder

M000001.B4  Für Modul 1 Bewegungsmelder  (Binär Eingang 4)

Status Register:

M000001.A1  Für Modul 1 Ausgang 1

oder

M000001.R1  Für Modul 1 Relais 1

oder

M000001.B4  Für Modul 1 Bewegungsmelder  (Binär Eingang 4)
