Symbol Client:

Symbol kann im Client geändert werden.

Verhalten:

Schaltet bei einem Befehl permanent ein oder aus wenn der Impuls (Datenpunkt-Verhalten) nicht aktiviert wurde.

Befehle: SWITCH_ON , SWITCH_OFF, TOGGLE

KNX:

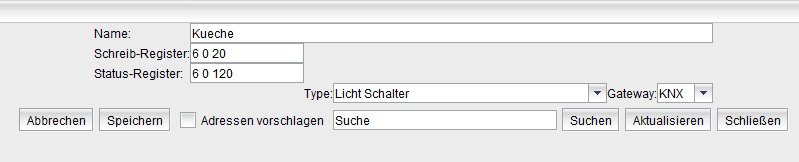

Schreib-Register:

1 Bit - DPT 1.001 - Gruppenadresse zum setzen des Aktor. Setzen Flag muss in der ETS gesetzt sein.

Status Register:

1 Bit - DPT 1.001 - Gruppenadresse zur Rückmeldung vom Status des entsprechenden Aktor Kanal.

Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

Modbus:

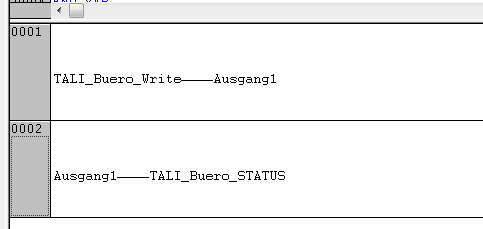

 Globale Variablen:

 TALI_Buero_Write AT %MW0: BOOL;

 TALI_Buero_Status AT %MW1: BOOL;

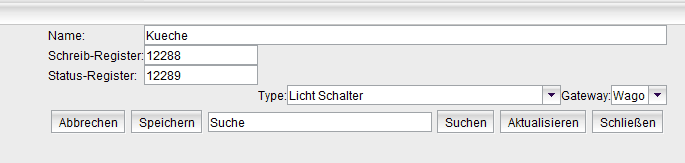

Schreib-Register: 12288

(%MW0 == 12288)

Status Register: 12289

(%MW1 == 12289)

Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.

Das „WRITE“ Register hat ein Stromstoß verhalten.

LCN:

Schreib-Register:

M000001.A1  Für Modul 1 Ausgang 1

oder

M000001.R1  Für Modul 1 Relais 1

oder

M000001.B4  Für Modul 1 Bewegungsmelder (Binär Eingang 4)

Status Register:

M000001.A1  Für Modul 1 Ausgang 1

oder

M000001.R1  Für Modul 1 Relais 1

oder

M000001.B4  Für Modul 1 Bewegungsmelder  (Binär Eingang 4)
