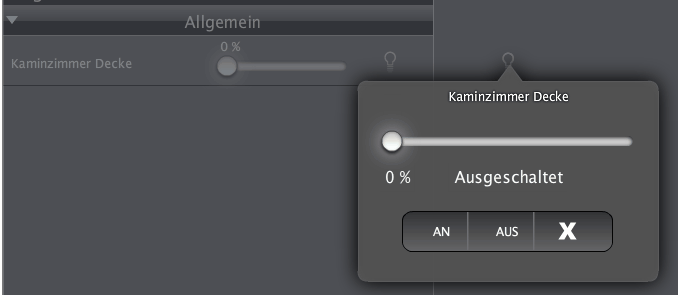

Symbol Client:

Symbol kann im Client geändert werden.

Verhalten:

Schaltet bei einem Befehl permanent ein oder aus wenn der Impuls (Datenpunkt-Verhalten) nicht aktiviert wurde.

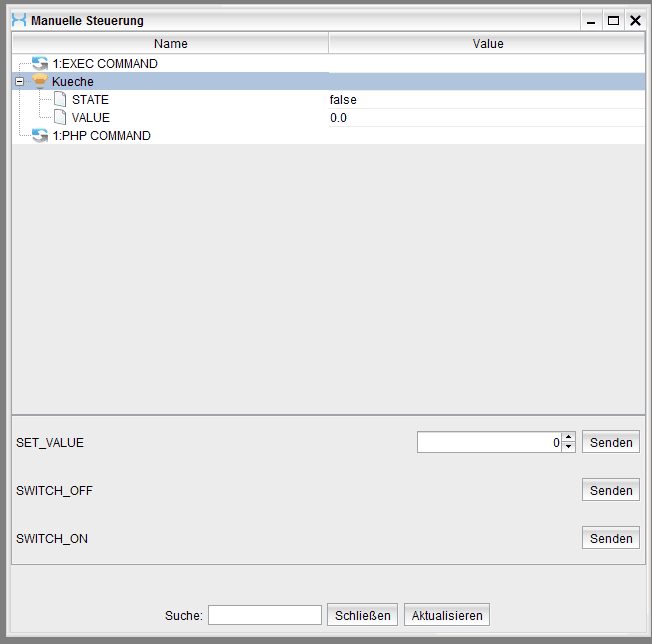

Befehle: SWITCH_ON , SWITCH_OFF, SET_VALUE

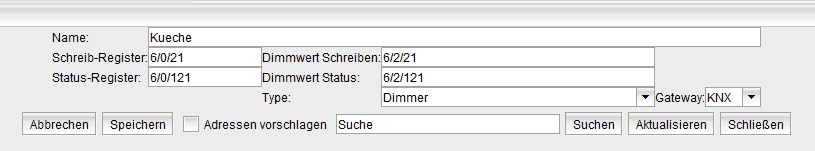

KNX:

Schreib-Register:

1 Bit - DPT 1.001 - Gruppenadresse zum einschalten. Setzen Flag muss in der ETS gesetzt sein.

Status Register:

1 Bit - DPT 1.001 - Gruppenadresse zur Rückmeldung vom Status des Dimmer - Ob ein oder ausgeschaltet.

Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

Dimmwert Schreiben:

1 Byte - DPT 5.001 (0-100%) Gruppenadresse zum setzen des Dimmwert. Setzen Flag muss in der ETS gesetzt sein.

Dimmwert Status:

1 Byte - DPT 5.001   (0-100%)  Gruppenadresse zur Rückmeldung vom Status des Dimmwert.

Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

Modbus:

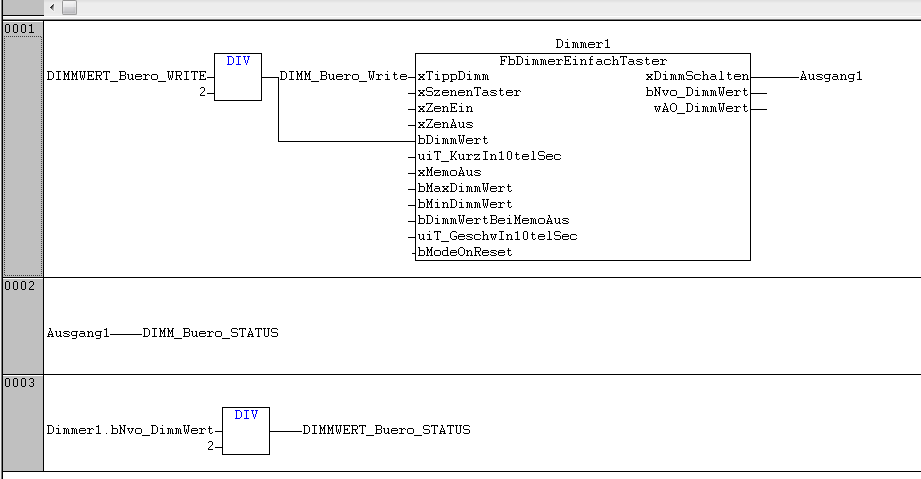

 Globale Variablen:

 DIMM_Buero_Write AT %MW0: BOOL;

 DIMM_Buero_Status AT %MW1: BOOL;

 DIMMWERT_Buero_Write AT %MW2: INT;

 DIMMWERT_Buero_Status AT %MW3: INT;

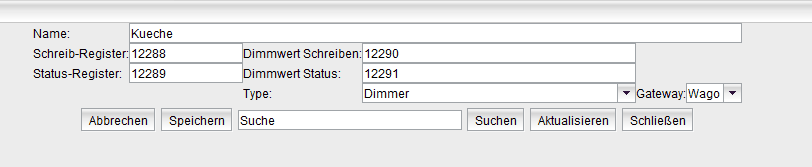

Schreib-Register: 12288

(%MW0 == 12288)

Status Register: 12289

(%MW1 == 12289)

Schreib-Register: 12290

(%MW2 == 12290)

Status Register: 12291

(%MW3 == 12291)

Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.

Unter "Konfiguration" - "Datenpunkt Verhalten" muss die Funktion "Impuls" bei DIMM ausgewählt werden. Sonst würde beim auslösen das Ein/Aus Register permanent auf 1 gesetzt werden. Somit hätte man keine Tastfunktion.

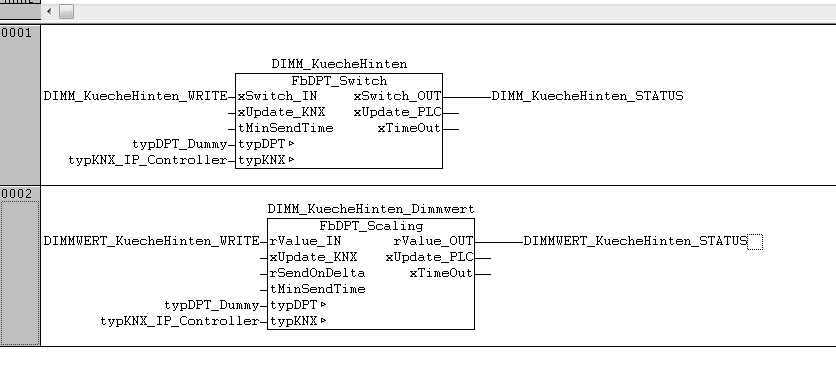

Modbus mit KNX:

LCN:

Schreib-Register:

M000001.A1  Für Modul 1 Ausgang 1

Status Register:

M000001.A1  Für Modul 1 Ausgang 1

Dimmwert Schreiben:

M000001.A1  Für Modul 1 Ausgang 1

Dimmwert Status:

M000001.A1  Für Modul 1 Ausgang 1
