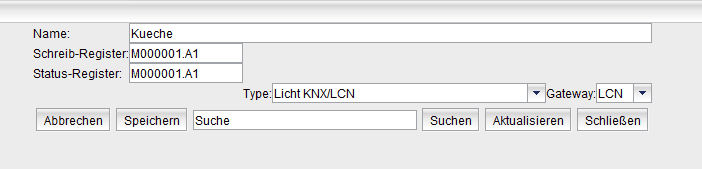

Licht KNX/LCN

Link

Symbol Client:

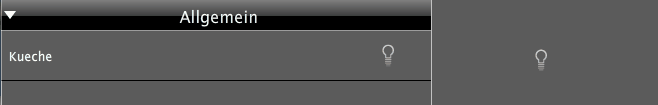

clip0301

Symbol kann im Client geändert werden.

Verhalten:

Schaltet bei einem Befehl permanent ein oder aus wenn der Impuls (Datenpunkt-Verhalten) nicht aktiviert wurde.

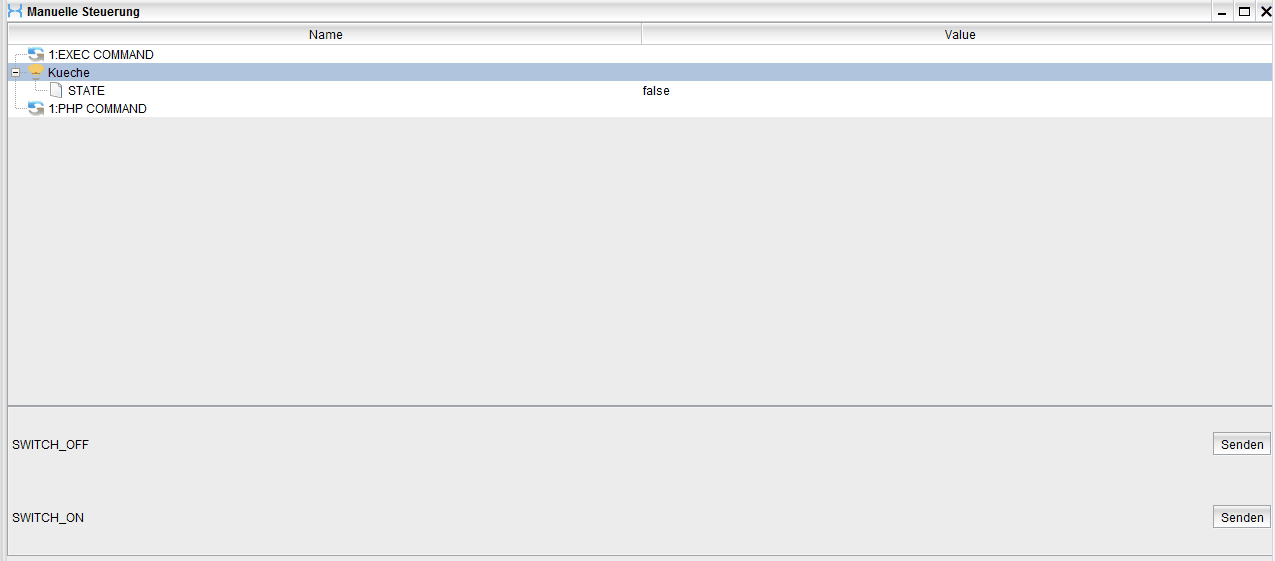

Befehle: SWITCH_ON , SWITCH_OFF

KNX:

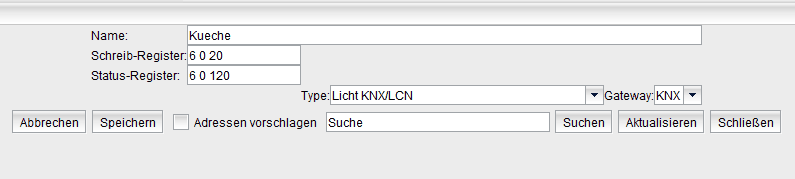

Schreib-Register:

1 Bit - DPT 1.001 - Gruppenadresse zum setzen des Aktor. Setzen Flag muss in der ETS gesetzt sein.

Status Register:

1 Bit - DPT 1.001 - Gruppenadresse zur Rückmeldung vom Status des entsprechenden Aktor Kanal.

Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

clip0303

Modbus:

Globale Variablen:

EIBLICHT_Buero_Write AT %MW0: BOOL;

EIBLICHT_Buero_Status AT %MW1: BOOL;

EIB-Licht	EIBLICHT_	beliebiger Name	_WRITE
EIB-Licht	EIBLICHT_	beliebiger Name	_STATUS

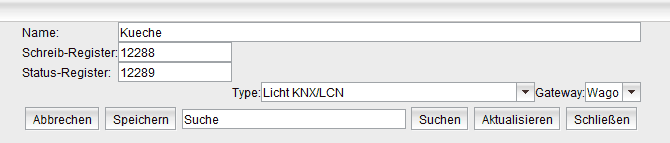

Schreib-Register: 12288

(%MW0 == 12288)

Status Register: 12289

(%MW1 == 12289)

Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.

clip0305

clip0302

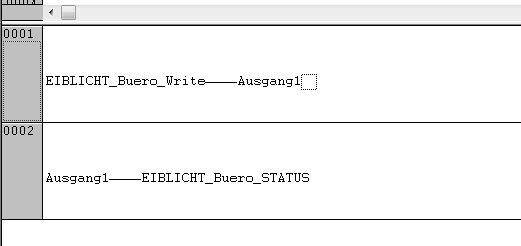

Eib Aktoren benötigen ein permanentes Ein- oder Aussignal. Der Aktor wird nur solange angesteuert wie das Signal ansteht. Das „Write“ Register wird dem „Status“ Register angepasst. Somit ist es möglich auch über die Standardinstallation gewährt die entsprechenden Lichter und Dimmer zu schalten. Das Signal des Xhome Server überlagert nicht das der Standardinstallation.

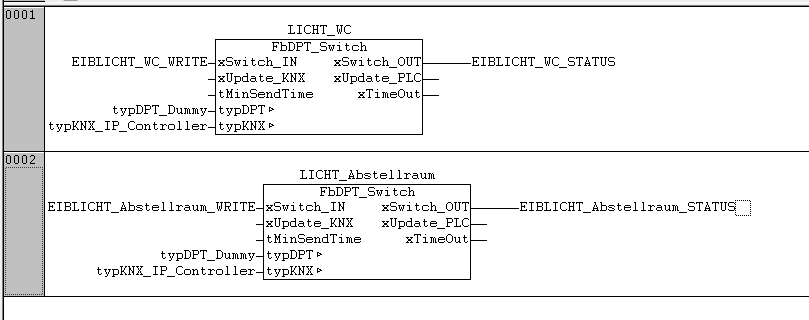

Modbus mit KNX:

clip0323
