In dieser Ansicht werden alle Datenpunkte des Systems angelegt, bearbeitet und verwaltet. Datenpunkte sind alle Geräte, die gesteuert oder dargestellt werden sollen.

Beschreibung der einzelnen Datenpunkte:

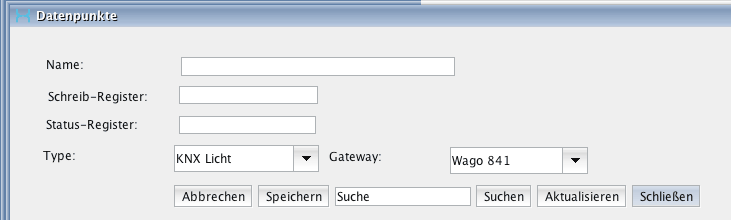

Über den Button „Neu” können neue Datenpunkte angelegt werden.

Um einen neuen Datenpunkt anlegen zu können, muss ein Gateway ausgewählt werden.

Name: Dem Datenpunkt muss ein Name gegeben werden. Wird z.B. eine KNX-Gruppenadresse aus einem esf.-File per Drag 'N Drop in das Feld „Schreib-Register“ gezogen, wird der Name der Gruppenadresse übernommen. Der Name kann im Server unter: „Konfiguration“ – „Datenpunkt Name/Einheit“ jederzeit geändert werden.

Wird ein Name eines Datenpunktes geändert, welcher schon in einem Client verwendet wurde, so ist dieser Datenpunkt im Client nicht mehr funktionsfähig! Der Datenpunkt muss im Client neu eingefügt werden.

Schreib-Register (Write): In diesem Feld müssen die Gruppenadressen eingetragen werden, welche Werte für die entsprechende Funktion auf das Gerät schreiben (schreiben).

Status-Register (Status): In diesem Feld müssen die Gruppenadressen eingetragen werden, welche Werte für die entsprechende Funktion vom Gerät empfangen (lesen).

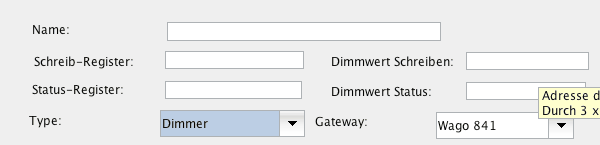

Datenpunkte können mehrere Lese- und Schreibregister beinhalten. Zum Beispiel hat ein Dimmer vier Register. Zwei Register für AN/AUS: 1.Register ein- und ausschalten und 2.Register für den Status (ist Licht an oder aus). Sowie zwei Register für den DIMMWERT: 3.Register schreibe Dimmwert und 4.Register für Status (wie ist der aktueller Dimmwert)

Alle Register die nicht mit „0“ oder „-1“ belegt sind, sind Pflichtfelder und müssen ausgefüllt werden.

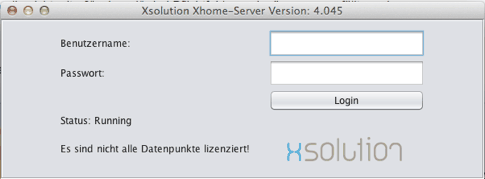

Fehlermeldung unlizenzierte Datenpunkte:

Nicht alle Datenpunkte können lizenziert sein. Ist dies der Fall, beendet der Xhome-Server die Verbindung zu allen Clients. Eine weitere Kommunikation mit den Clients ist dann nicht mehr möglich.

Register Konfiguration:

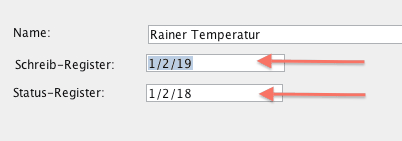

Durch dreimaliges Klicken auf die Registeradresse lässt sich schnell die Register-Konfiguration öffnen:

Diese Register-Konfiguration beinhaltet nur das ausgewählte Register. So können schnell Anpassungen vorgenommen werden.

Über den Button „Speichern“ werden die Eingaben sofort vom Server ohne Neustart übernommen. Über den Button „Abbrechen” kann der Vorgang abgebrochen werden. Über den Button „Aktualisieren“ wird die Liste aktualisiert. Über den Button „Schließen“ wird diese Ansicht geschlossen.
