RTR Elsner

Link

Beispiel für einen Elsner Raumtemperaturregler.





Der Elsner RTR kann für jeden Modus eine separate absolute Solltemperatur setzen.





ETS Konfiguration:



KNX RTR Elsner ETS

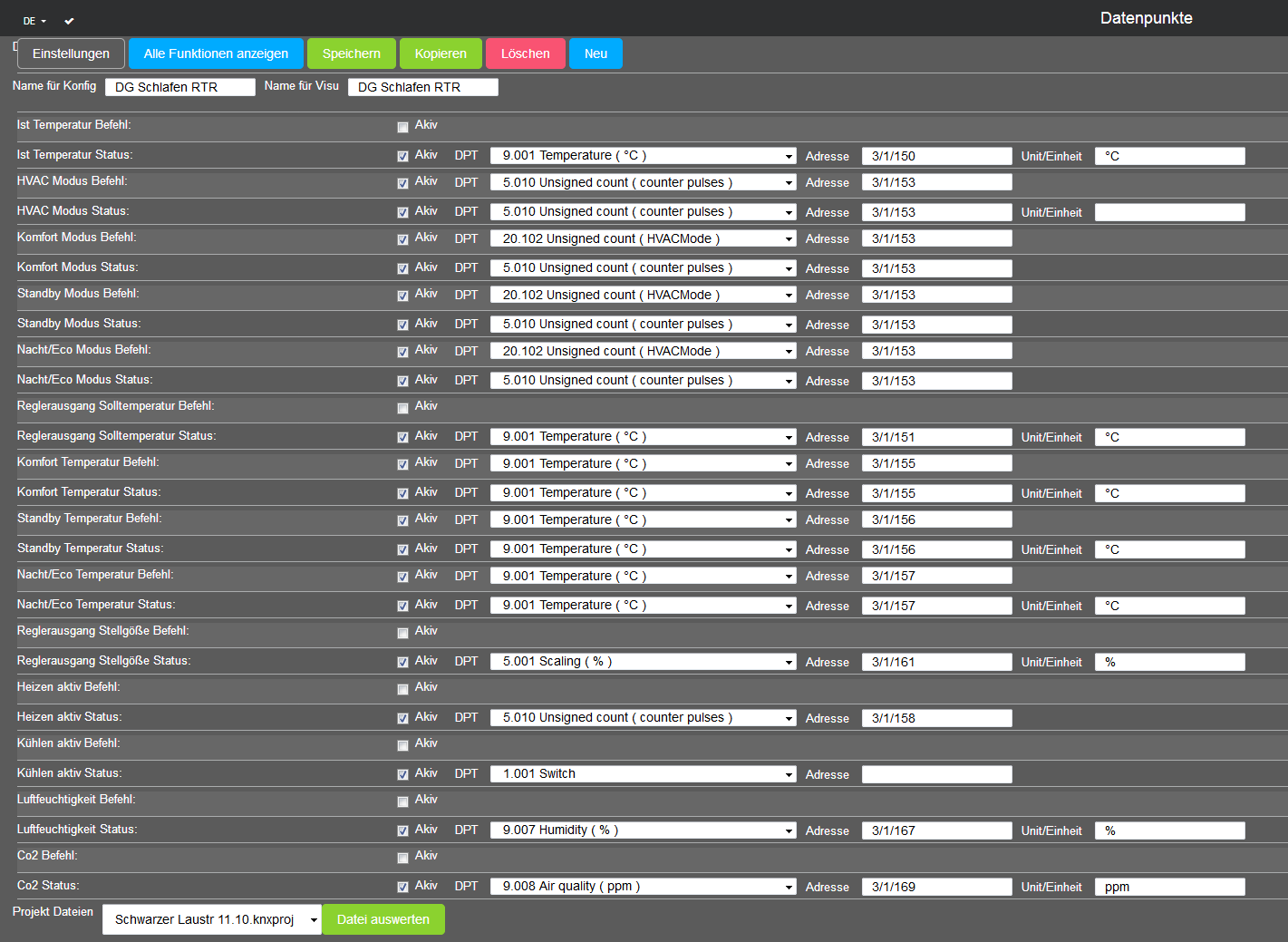

"Einstellungen" - "Datenpunkte" -"Neu" - "RTR Raumtemperaturregler 5.010 Elsner"





KNX RTR Datenpunkt Elsner







"Einstellung" - "Befehle und Status":



Status Komfort:



RTR Elsner Komfort Status





Der Typ Decimal_Bool konvertiert eine Zahl in einen boolschen Wert (An/Aus).

Bei KNX gelten folgende Werte:



Auto Status == 0

Komfort Status == 1

Standby Status == 2

Nacht/Eco == 3

Frost == 4





Achtung wenn der HVAC Status den Dezimal Wert 8 übersteigt, dann ist es eine HVAC Rückmeldung und dann müssen die Bit Positionen ausgewertet werden.

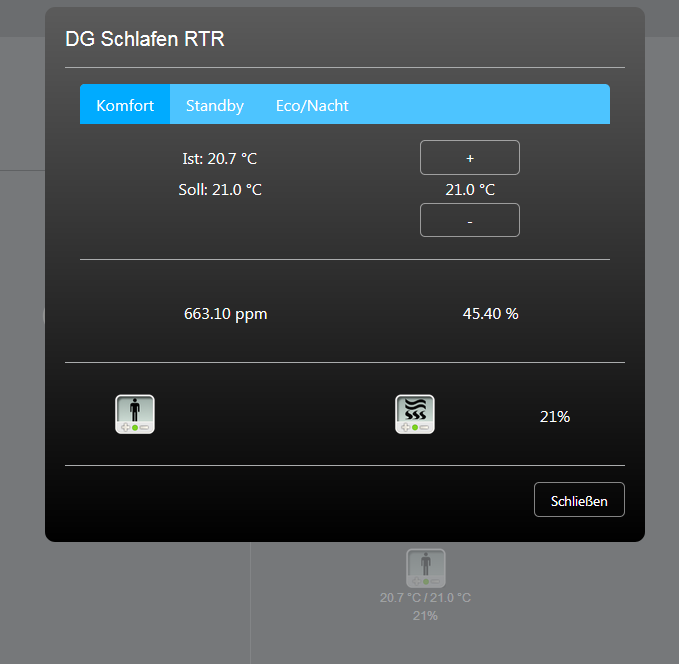

Dies ist im anderen RTR Beispiel beschrieben. Zum Test einfach den Komfort Mode aktivieren und die Soll-Temperatur erhöhen  bis der Regler eingeschaltet hat.

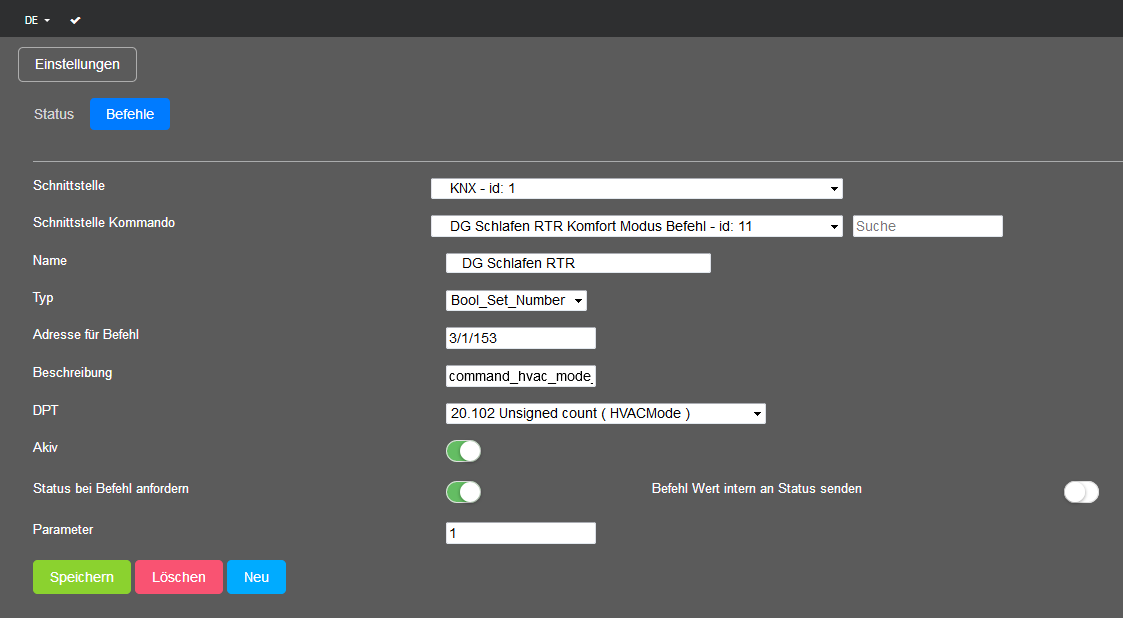

Modus Umschaltung:



RTR Elsner Komfort Befehl





Der Typ Bool_Set_Number konvertiert einen Bool (An/Aus) in einen Dezimal Wert.



Beim Komfort ist es der Wert 1.



Auto == 0

Komfort = 1

Standby = 2

Nacht/Eco = 3

Frost = 4
