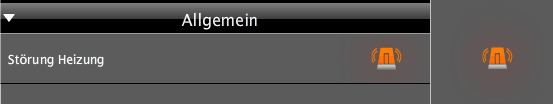

Symbol Client:

Symbol kann im Client geändert werden.

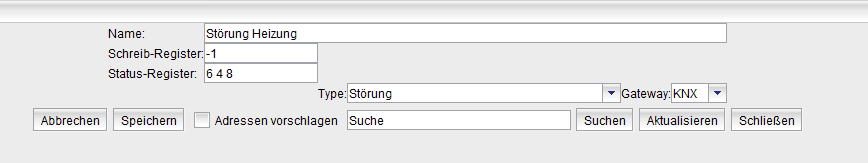

KNX:

Schreib-Register:

-1

Status Register:

1 Bit - DPT 1.001 - Gruppenadresse zur Rückmeldung vom Status des entsprechenden Aktor Kanal.

Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

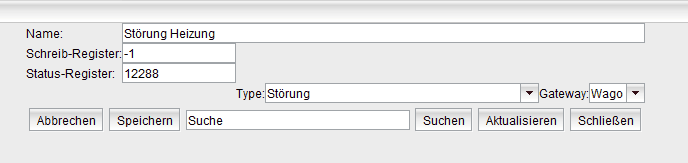

Modbus:

 Globale Variablen:

 FAULT_Stoerung_Heizung_Status AT %MW1: BOOL;

Schreib-Register: 12288

(%MW0 == 12288)

Status Register: 12289

(%MW1 == 12289)

Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.

LCN:

Schreib-Register:

-1

Status Register:

M000001.B1  Für Modul 1  Binäreingang 1
