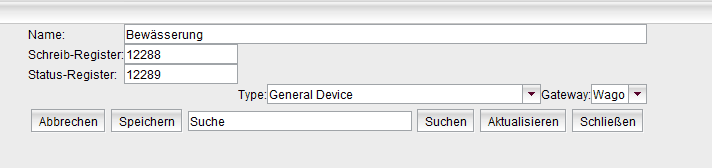

Symbol Client:

Symbol kann im Client geändert werden.

Befehle: SWITCH_ON, SWITCH_OFF

KNX:

Schreib-Register:

1 Bit - DPT 1.001 - Gruppenadresse zum setzen des Aktor. Setzen Flag muss in der ETS gesetzt sein.

Status Register:

1 Bit - DPT 1.001 - Gruppenadresse zur Rückmeldung vom Status des entsprechenden Aktor Kanal.

Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

Modbus:

 STATESWITCH_Bewaesserung_Write AT %MW0: BOOL;

 STATESWITCH_Bewaesserung_Status AT %MW1: BOOL;

Schreib-Register: 12288

(%MW0 == 12288)

Status Register: 12290

(%MW1 == 12289)

Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.

LCN:

Schreib-Register:

M000001.A1  Für Modul 1 Ausgang 1

oder

M000001.R1  Für Modul 1 Relais 1

Status Register:

M000001.A1  Für Modul 1 Ausgang 1

oder

M000001.R1  Für Modul 1 Relais 1

oder

M000001.B4   Für Modul 1 Binär Eingang 4
