Messwerte

<< Click to Display Table of Contents >>

Navigation:  Oberfläche > Ansicht >

Messwerte

Link



Die Messwert Aufzeichnung muss für jeden Datenpunkt Status aktiviert werden.

Dies erfolgt unter "Einstellungen" - Bereich Schnittstellen - "Befehle und Status" - ausgewählter Status - "Messwerte aufzeichnen"

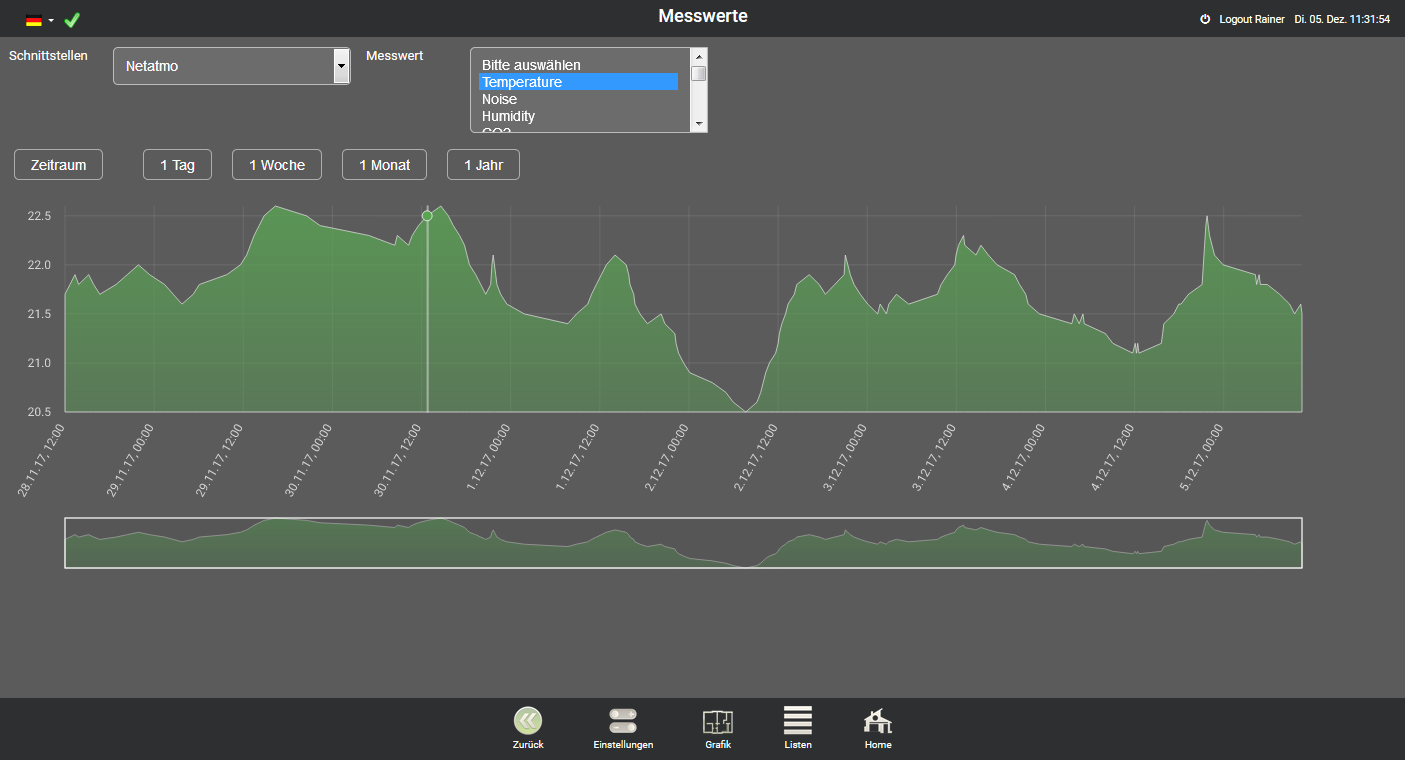

Messwerte







Es können mehrere Messwerte ausgewählt werden.

Diese werden automatisch skaliert und und an die Zeitleiste eingeordnet.

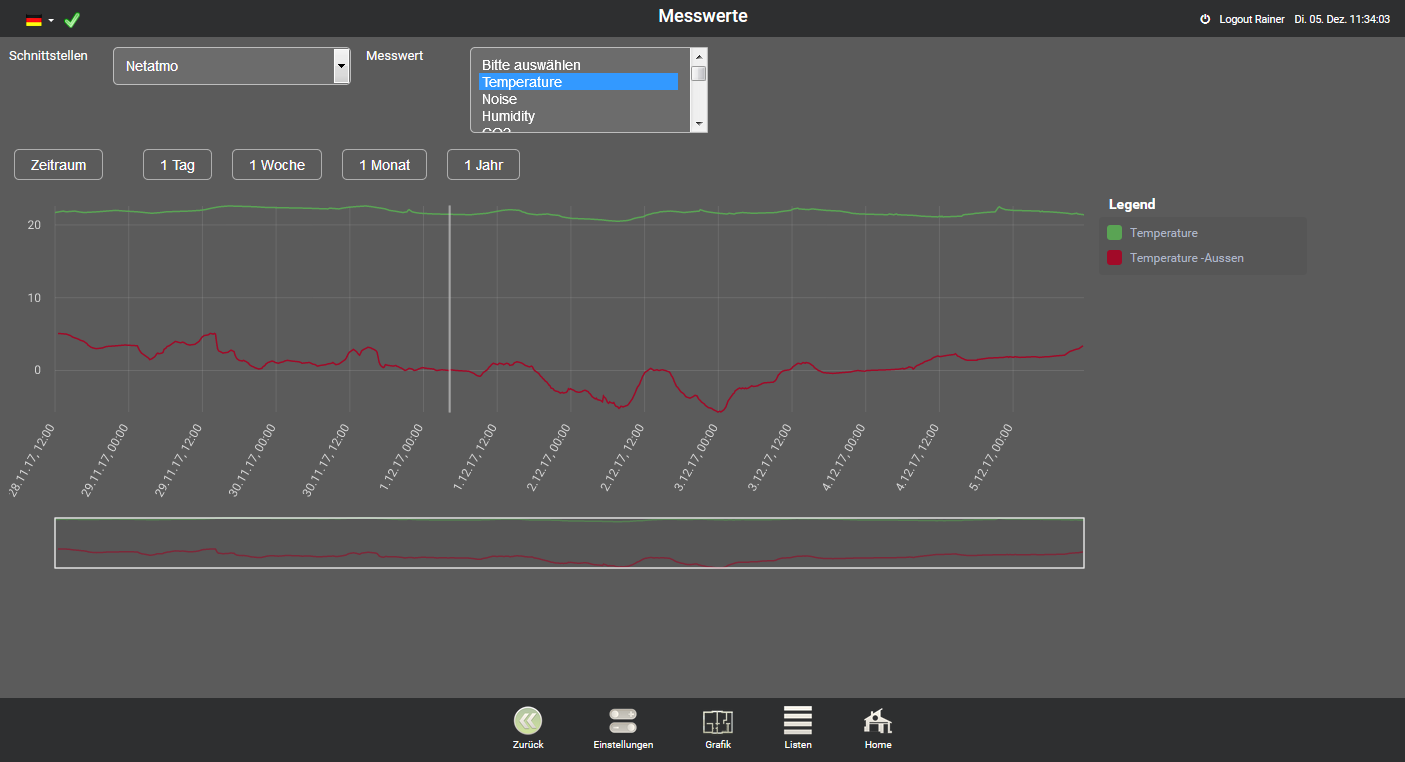

Multi Messwerte





In der Zeitleiste kann in ein definierter Zeitraum vergrößert werden. Dazu wird der entsprechende Bereich in der Zeitleiste ausgewählt.



Zeitleiste:

Zeitleiste

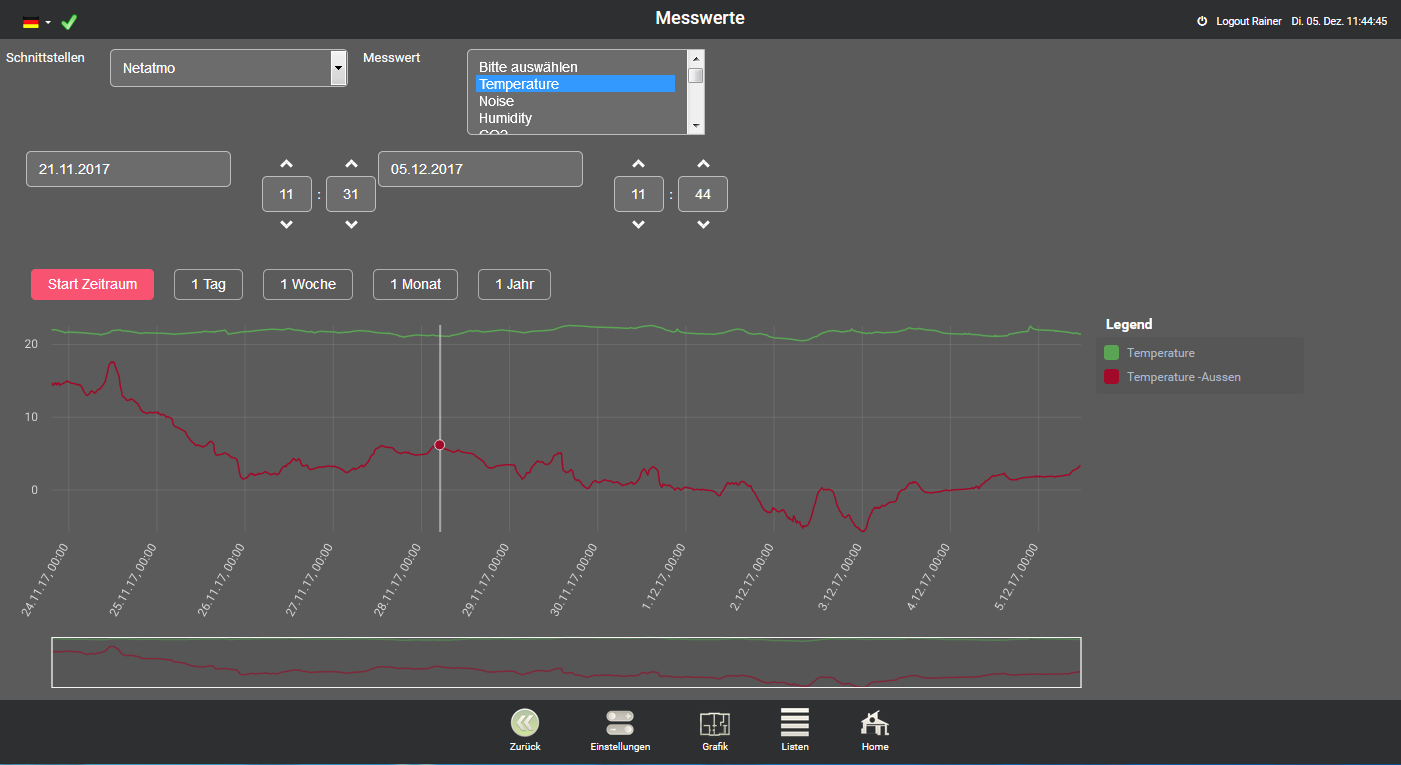

Über den Button "Zeitraum" kann frei wählbarer Zeitraum ausgewählt werden.



Multi Zeitraum







Wenn ein Messwert ein Zählerstand ist, so muss dieser aktiviert werden.

Dies erfolgt unter "Einstellungen" - Bereich Schnittstellen - "Befehle und Status" - ausgewählter Status - "Zählertyp"



Nun wird die Differenz des Status für den entsprechenden Zeitraum errechnet.

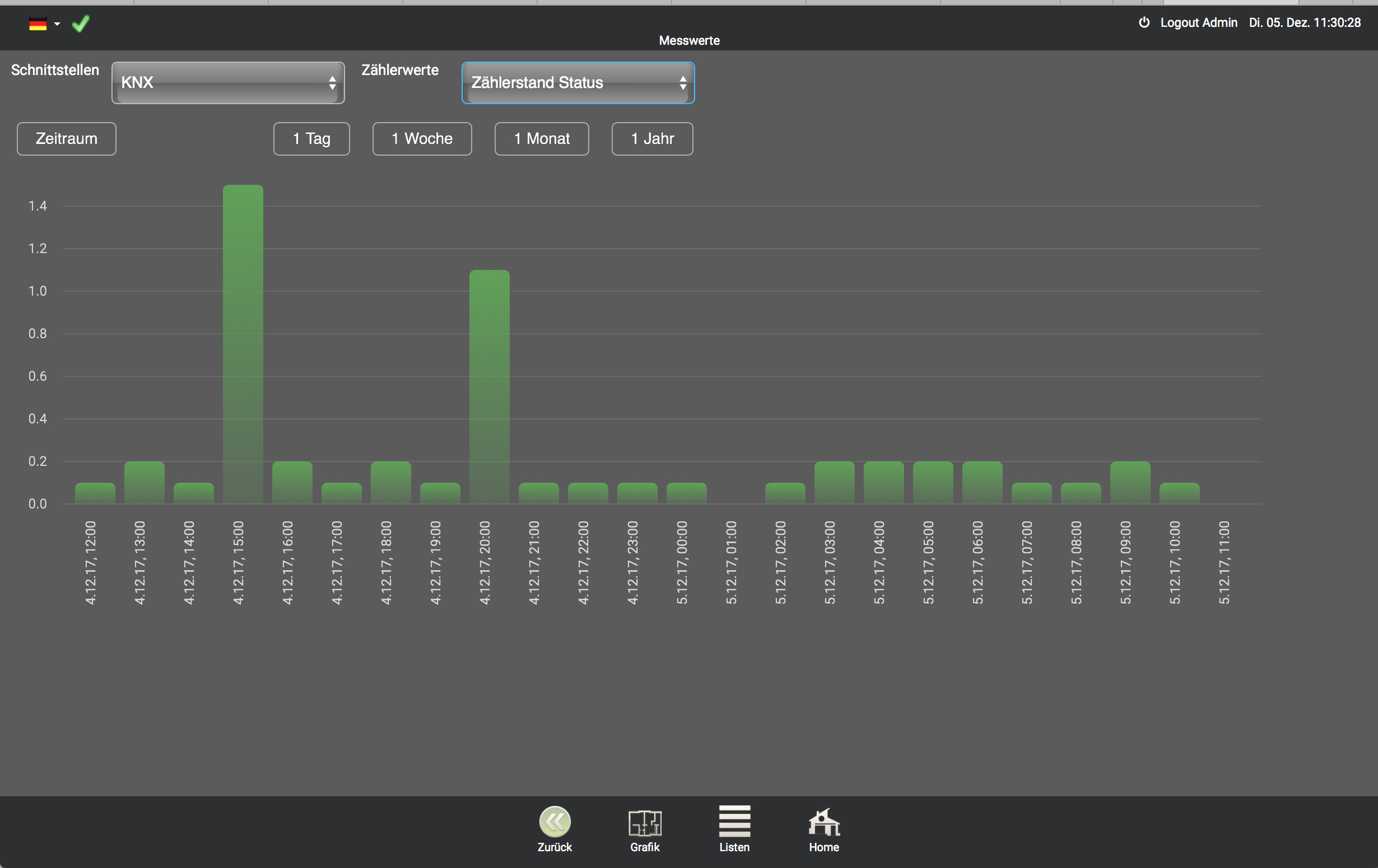

Zählerauswertung:

Zählerstand
