Symbol Client:

Symbol kann im Client geändert werden.

Verhalten: Der Status kann unter "Konfiguration" - "Datenpunkt Verhalten" invertiert werden.

Zustände: Offen, geschlossen oder gekippt

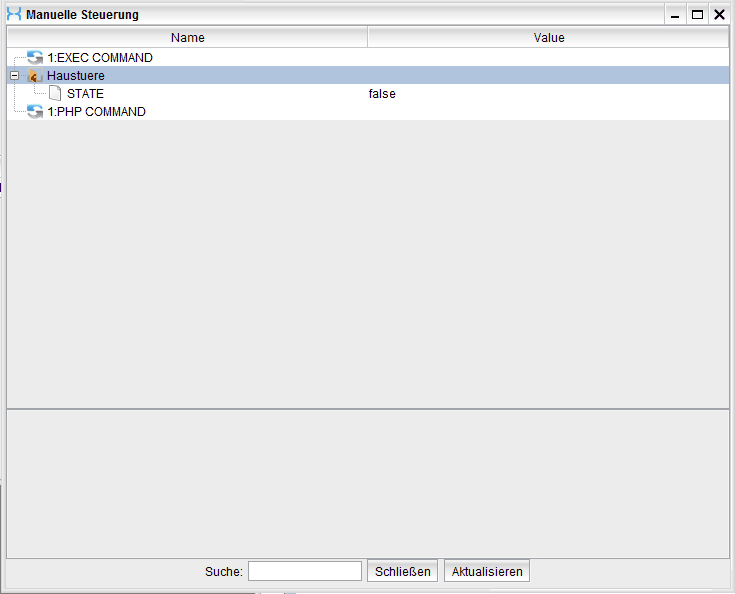

Befehle:  Mit angegebenem Write Register (Nur Modbus) : OPEN, CLOSE, STOP, SET_STATE

Offen = beide Kontakte auf 0

Geschlossen = beide Kontakte auf 1

Gekippt = unterschiedliche Zustände von Kontakt 1 und 2

Modbus:

 Globale Variablen:

 TKTRI_Haustuere_Status AT %MW0: INT;

 Optional:

 TKTRI_Haustuere_Status AT %MW0: INT;

 TKTRI_Haustuere_Write AT %MW1: INT;

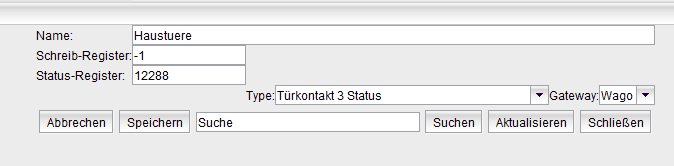

Status Register: 12288

(%MW0 == 12288)

Optional:

Schreib-Register: 12289

(%MW1 == 12289)

Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.

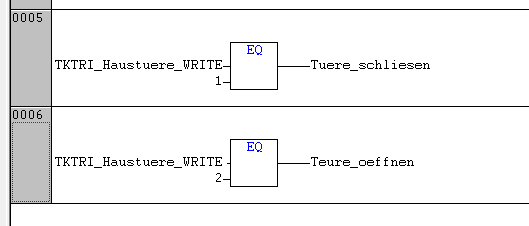

Optional bei angegebenen Write Register:
