Symbol Client:

Symbol kann im Client geändert werden.

Verhalten: Der Status kann unter "Konfiguration" - "Datenpunkt Verhalten" invertiert werden.

Zustände: Offen oder geschlossen

Geschlossen = Wert 1

Offen = Wert 0

Befehle:  Mit angegebenem Write Register (Nur Modbus) : OPEN, CLOSE, STOP

KNX:

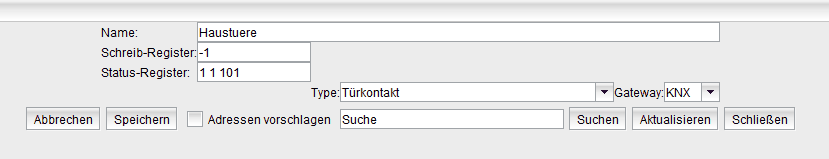

Status Register:

1 Bit - DPT 1.001 - Gruppenadresse zur Rückmeldung vom Status des entsprechenden Eingang.

Wichtig Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

Modbus:

 Globale Variablen:

 TK_Haustuere_Status AT %MW0: BOOL;

 Optional:

 TK_Haustuere_Status AT %MW0: BOOL;

 TK_Haustuere_Write AT %MW1: INT;

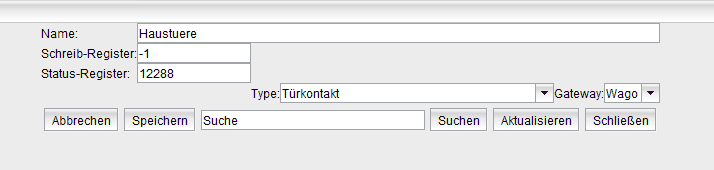

Status Register: 12288

(%MW0 == 12288)

Optional:

Schreib-Register: 12289

(%MW1 == 12289)

Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.

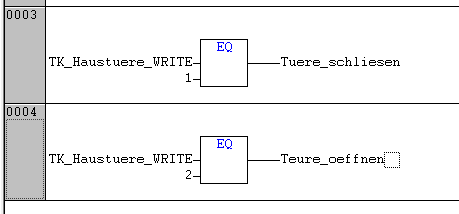

Optional bei angegebenen Write Register:

LCN:

Status Register:

M000006.B4 == Binär Eingang 4 von Modul 6 oder

M004006.B4 == Binär Eingang 4 von Modul 6
