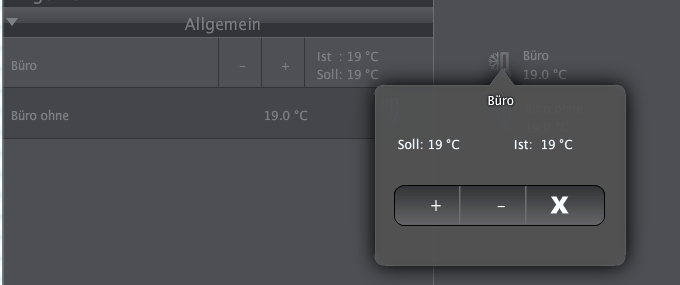

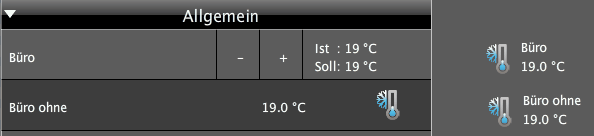

Symbol Client:

Achtung wenn die Schreib Gruppen Adresse von -1 nachträglich geändert wird und umgekehrt, dann muss der Datenpunkt gelöscht und neu angelegt werden. Grund ist das sich der Datentyp intern im Xhome-Server ändert.

Symbol kann im Client geändert werden.

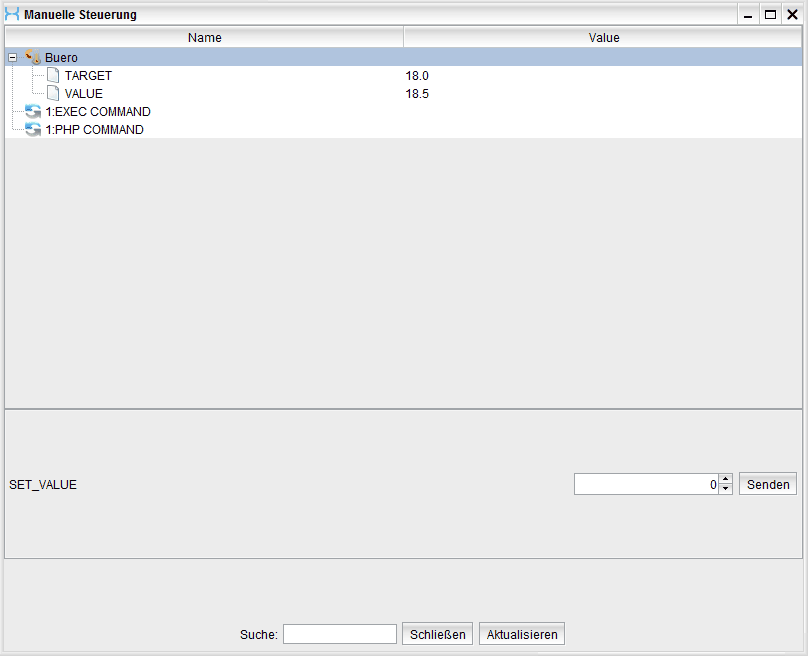

Befehle: SET_VALUE  wenn Schreib Register angegeben wird.

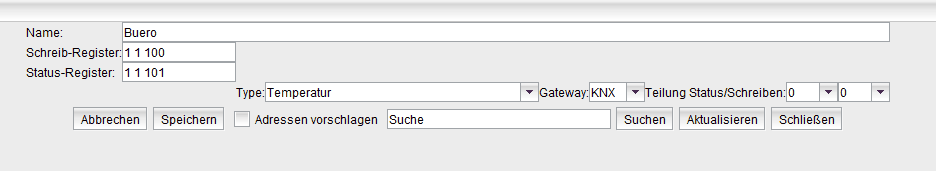

KNX:

Schreib-Register:

-1

Optional:

2 Byte Float - DPT 9.001 - Gruppenadresse zum setzen der absoluten Solltemperatur. Setzen Flag muss in der ETS gesetzt sein.

Status Register:

2 Byte Float - DPT 9.001 - Gruppenadresse der Isttemperatur.

Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

Modbus:

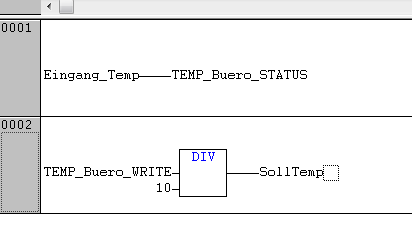

 Globale Variablen:

 TEMP_Buero_Status AT %MW1: INT;

Optional:

 TEMP_Buero_Write AT %MW0: INT;

 TEMP_Buero_Status AT %MW1: INT;

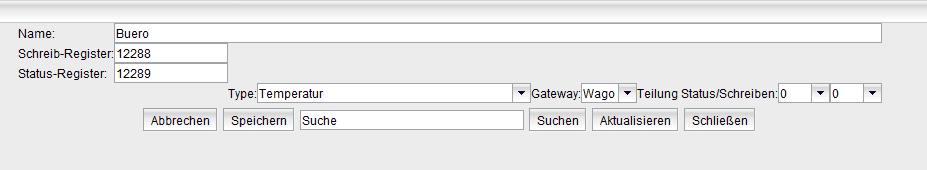

Schreib-Register: 12288

(%MW0 == 12288)

Status Register: 12290

(%MW1 == 12289)

Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.

Achtung bei REAL immer ein Modbus Register Abstand halten. Da Real Werte 2 Modbus Register belegen.

Beispiel:

 TEMP_Buero_Write AT %MW0: REAL;

 TEMP_Buero_Status AT %MW2: REAL;

LCN:

Schreib-Register:

M000005_2  Soll Temperatur Regler 1 Modul 5

oder

M000005_4  Soll Temperatur Regler 2 Modul 5

Status Register:

M000005_1  Ist Temperatur Regler 1 Modul 5

oder

M000005_3  Ist Temperatur Regler 2 Modul 5
