Dieser Baustein regelt die Kühlung anhand der Ist- und Sollwertvorgaben.

Dieser Baustein besitzt 4 Eingänge: „Istwert Temperatur“, „Sollwert Temperatur“, „Außentemperatur“ und „Aktiv“.

Der Regler ist nur dann aktiv wenn am Eingang „Aktiv“ ein Wert größer 0 oder ein True Signal anliegt.

Der Ausgang liefert die entsprechende Stellgröße im Bereich 0-100.

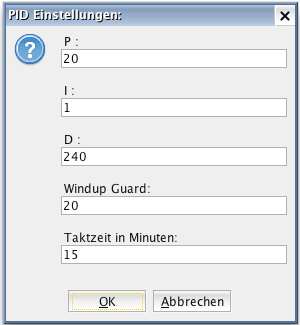

Eigenschaft:

In den Eigenschaften wird der PID Regler parametriert. In den Felder „P“ , „I“, „D“ und „Windup Guard“ sind nur Numerische Zeichen als Eingabe erlaubt.

Die Takzeit des PID Regler wird in Minuten angegeben. In dieser Taktzeit wird die Stellgröße am Ausgang neu berechnet.

Der Regler begrenzt die Solltemperatur auf max. 26°C bei Außentemperaturen kleiner 32°C.

Bei Außentemperaturen größer 32°C Anhebung der Solltemperatur auf Außentemperatur - 6°C.
