Symbol Client:

Symbol kann im Client geändert werden.

Verhalten:

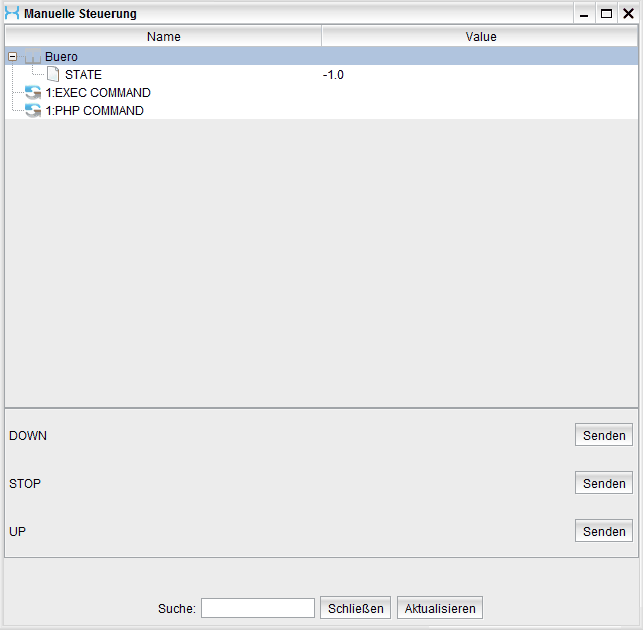

Befehle: UP, DOWN, STOP

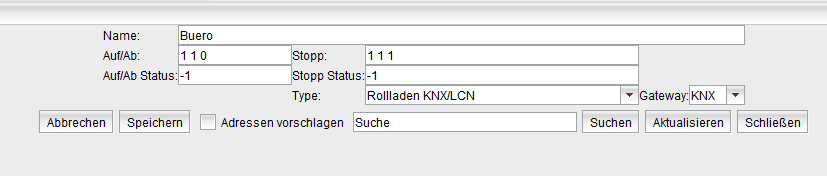

KNX:

Auf/Ab:

1 Bit - DPT 1.008 - Gruppenadresse  für auf und ab des Aktor. Setzen Flag muss in der ETS gesetzt sein.

Stopp:

1 Bit - DPT 1.xxx - Gruppenadresse für  stopp ( bzw. bei manchen Aktoren Lamelle genannt ) des Aktor. Setzen Flag muss in der ETS gesetzt sein.

Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

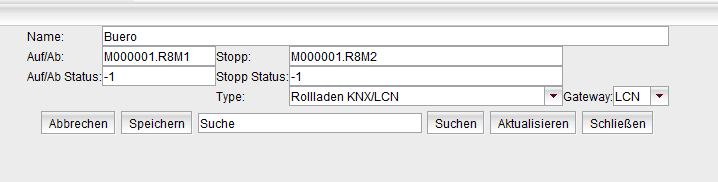

LCN:

Auf/AB:

M000001.R1  Für Modul 1 Relais 1

oder

M000001.R8M1  Für Motor 1

Stopp:

M000001.R2  Für Modul 1 Relais 2

oder

M000001.R8M2  Für Motor 2
