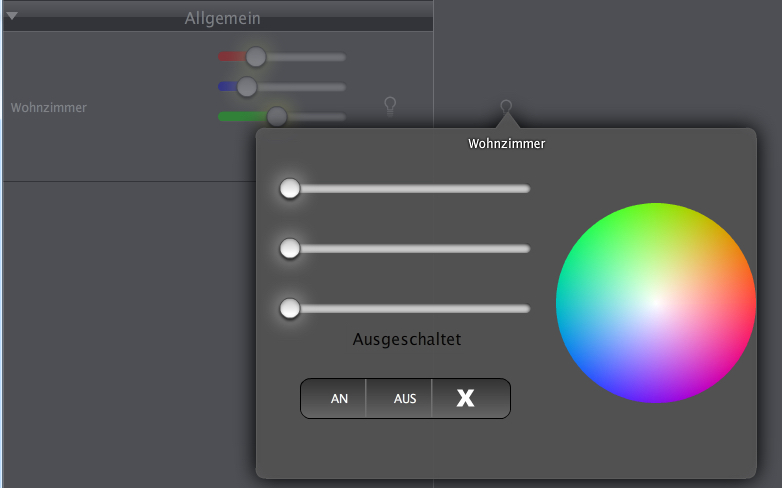

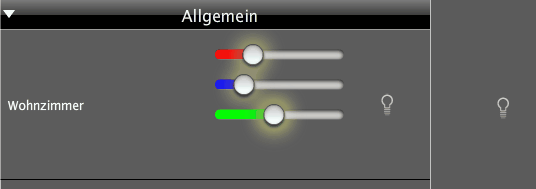

Symbol Client:
Symbol kann im Client geändert werden.
Verhalten:
Schaltet bei einem Befehl permanent ein oder aus wenn der Impuls (Datenpunkt-Verhalten) nicht aktiviert wurde.

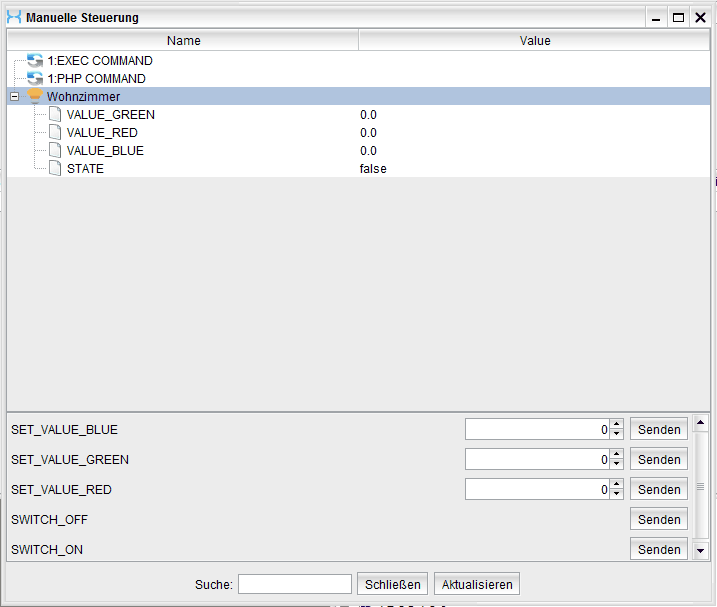

Befehle: SWITCH_ON , SWITCH_OFF, SET_VALUE_RED, SET_VALUE_GREEN, SET_VALUE_BLUE
optional: SET_VALUE_WHITE
KNX:

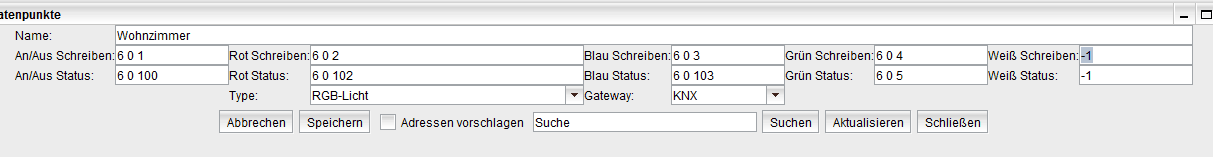

An/Aus Schreiben: 1 Bit - DPT 1.001 - Gruppenadresse zum ein- und ausschalten. Setzen Flag muss in der ETS gesetzt sein.
An/Aus Status: 1 Bit - DPT 1.001 - Gruppenadresse zur Rückmeldung - Status - Ein oder Aus.
Rot Schreiben: 1 Byte - DPT 5.001 (0-100%) - Gruppenadresse zum setzen Farbe Rot.
Rot Status: 1 Byte - DPT 5.001 (0-100%) - Gruppenadresse zur Rückmeldung - Farbe Rot
Grün Schreiben: 1 Byte - DPT 5.001 (0-100%) - Gruppenadresse zum setzen Farbe Grün.
Grün Status: 1 Byte - DPT 5.001 (0-100%) - Gruppenadresse zur Rückmeldung - Farbe Grün
Blau Schreiben: 1 Byte - DPT 5.001 (0-100%) - Gruppenadresse zum setzen Farbe Blau.
Blau Status: 1 Byte - DPT 5.001 (0-100%) - Gruppenadresse zur Rückmeldung - Farbe Blau
Weiß Schreiben optional: 1 Byte - DPT 5.001 (0-100%) - Gruppenadresse zum setzen Farbe Weiß. Nur RGB: -1
Weiß Status optional: 1 Byte - DPT 5.001 (0-100%) - Gruppenadresse zur Rückmeldung - Farbe Weiß Nur RGB: -1
Status: Lesen Flag muss in der ETS gesetzt sein. Rückmeldung bei Änderung muss aktiviert sein.

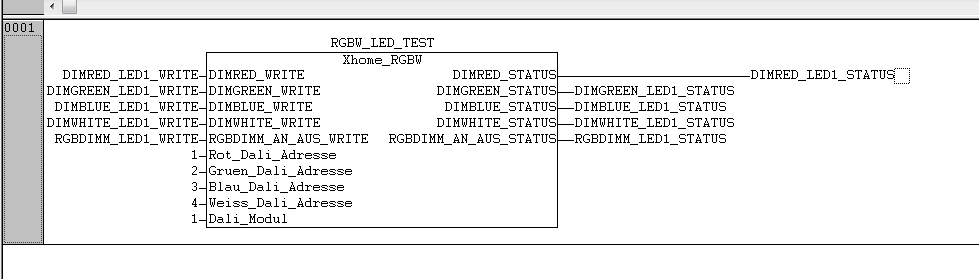

Modbus:
Globale Variablen:

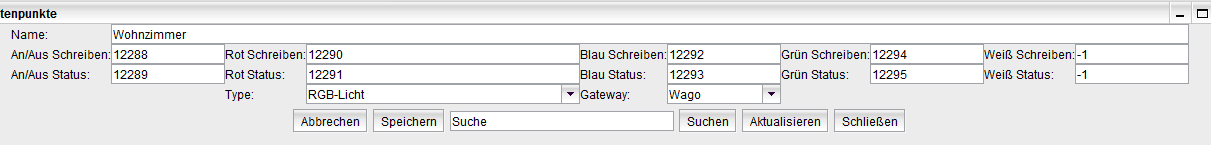

RGBDIMM_Wohnzimmer_Write AT %MW0: BOOL; RGBDIMM_Wohnzimmer_Status AT %MW1: BOOL;
DIMRED_Wohnzimmer_Write AT %MW2:INT; DIMRED_Wohnzimmer_Status AT %MW3:INT;
DIMGREEN_Wohnzimmer_Write AT %MW4:INT; DIMGREEN_Wohnzimmer_Status AT %MW5:INT;
DIMBLUE_Wohnzimmer_Write AT %MW6:INT; DIMBLUE_Wohnzimmer_Status AT %MW7:INT;
Optional:
DIMWHITE_Wohnzimmer_Write AT %MW8:INT; DIMWHITE_Wohnzimmer_Status AT %MW9:INT;
Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.
|
