Symbol Client:

Symbol kann im Client geändert werden.

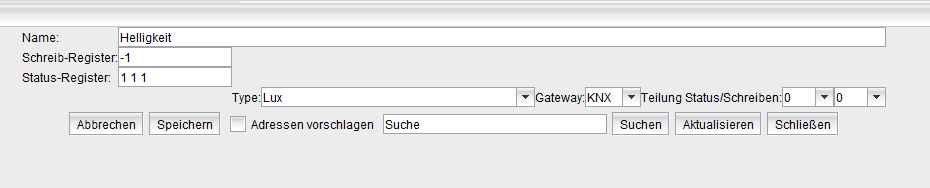

KNX:

Schreib-Register:

-1

Status Register:

2 Byte unsigned - DPT 7.013 - Gruppenadresse zur Rückmeldung vom Status des entsprechenden Aktor Kanal.

Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

Modbus:

 Globale Variablen:

 LUX_Helligkeit_Status AT %MW1: INT;

Status Register: 12289

(%MW1 == 12289)

Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.

LCN:

Schreib-Register:

-1

Status Register:

M000001_5  Für Modul 1  Helligkeitssensor
