KNX/EIB Systembus.

Der Xhome-Server unterstützt  KNX/EIB. Hierfür ist ein KNX IP Interface oder ein KNX IP Router erforderlich.

Die ETS Software wird durch den Xhome-Server nicht ersetzt! Diese ist immer notwendig wenn die KNX Geräte programmiert oder geädert werden müssen.

Es ist wichtig das der Elektroinstallateur auch den Status der Geräte als Gruppenadresse anlegt, so ist sichergestellt das der Xhome-Server den korrekten Zustand der Geräte auslesen kann.

Beispiele für erforderliche Gruppenadressen:

- Schaltaktor - Licht / Steckdose:

 Schalten Setzen 1.001

 Schalten Rückmeldung 1.001

-Dimmer:

 Schalten Setzen 1.001

 Schalten Rückmeldung 1.001

 Dimmwert Setzen 5.001

 Dimmwert Rückmeldung 5.001

- Rollladen

 Auf/Ab 1.008

 Stop 1.009

- Rollladen mit Position

 Auf/Ab 1.008

 Stop 1.009

 Position Setzen 5.001

 Position Rückmeldung 5.001

- Jalousie

 Auf/Ab 1.008

 Stop 1.009

 Position Setzen 5.001

 Position Rückmeldung 5.001

 Lamelle Setzen 5.001

 Lamelle Rückmeldung 5.001

In der ETS sollten bei allen Gruppenadressen der DPT Typ hinterlegt werden. Dies ist für den Import wichtig.

Auch die Räume sollten im ETS Projekt angelegt werden. Diese werden ebenfalls beim Import berücksichtigt!

Es können alle KNX Geräte implementiert werden, egal von welchem Hersteller.

Beispiele für KNX IP Schnittstellen/Router:

ABB - IPR/S 2.1

ABB - IPS/S 2.1

Berker - 75010016

Busch Jäger - 6186/32

Controltronic - IPR.1.1.1

Eibmarkt - 1a EIB KNX IP Schnittstelle PoE

Eibmarkt - EIB KNX IP Schnittstelle PoE mit bis zu 5 Tunneling Verbindungen

Elsner - PS640-IP

Gira - IP Router 103000

Gira - 216700

Gira - 216800

Hager - TH210

Ipas - ComBridge MCG

Jung - IPS 100 REG

Jung - IPS 200 REG

Jung - IPR 100 REG

MDT SCN-IP000.01  - 5 Verbindungen

Merten - KNX/IP Router REG-K 680329

Merten - 680329

Siemens - N148/21

Siemens - N148/22

Siemens - IP Schnittstelle 5WG1148-1AB22  - 4 Verbindungen

Siemens - N146/02

Siemens - N350e

Weinzierl - KNX IP Router 730

Weinzierl - KNX IP Baos 750

Weinzierl - KNX IP Interface 770

Weinzierl - KNX IP Baos 771

Weinzierl - KNX IP Baos 772

Wieland - GESIS KNX IP-R

und alle weiteren, welche "Tunneling" bzw. KNX IP/NET unterstützen.

Die Schnittstelle wird unter "Konfiguration" - "Schnittstellen/Gateways" eingerichtet.

Wichtig:

Die Schnittstelle muss immer eine physikalische Adresse mit der letzten Ziffer 0 besitzen. z.B. 1.1.0

Unter "Konfiguration" - "Schnittstellen/Gateways" - "Neu" - "KNX"  - "KNX Router suchen"

Die IP-Adresse des KNX Interface/Router sollte immer eine feste IP Adresse sein.

Multicast sollte nur in Ausnahme Fälle verwendet werden. Die normale Kommunikation erfolgt über TCP, somit kann der Xhome-Server die Erreichbarkeit des Gateways überprüfen und gegebenenfalls einen Reconnect durchführen.

Bei Multicast ist die Übertragung der Kommandos oder Status Abfragen nicht gesichert.

Unter "System" - "Status Gateways" kann der Status der Verbindung geprüft werden:

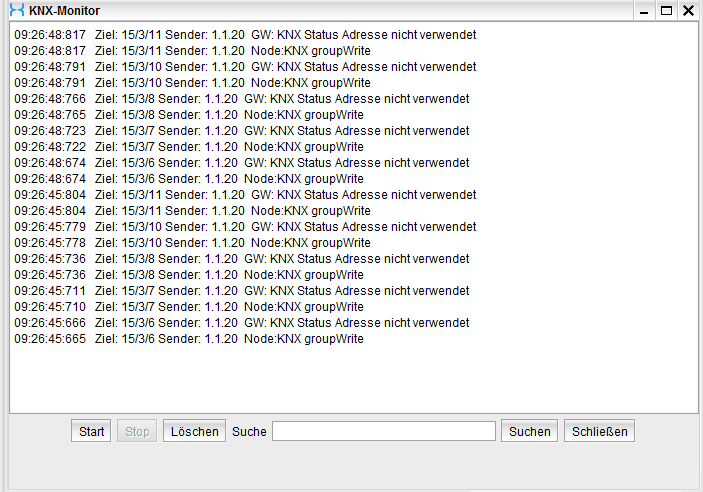

Unter "System" - "KNX Monitor" - "Start" werden alle KNX Telegramme welche gesendet oder empfangen werden dargestellt:

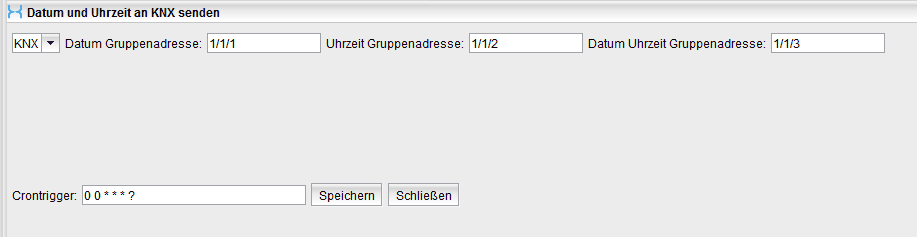

Unter "Konfiguration" - "KNX Zeit und Datum" kann der Xhome-Server die Uhrzeit auf die entsprechenden Gruppenadressen senden:

Der Crontrigger ist der Zyklus. In diesem Beispiel sendet der Xhome-Server jede Minute die Uhrzeit (Bei Sekunde 0 , Minute 0 , jede Stunde, .....).

In den Adressfelder können durch Semikolon ; als Trenner mehrere Adressen hinterlegt werden.

Unter "Konfiguration" - "Datenpunkte"  werden die Datenpunkte eingerichtet:

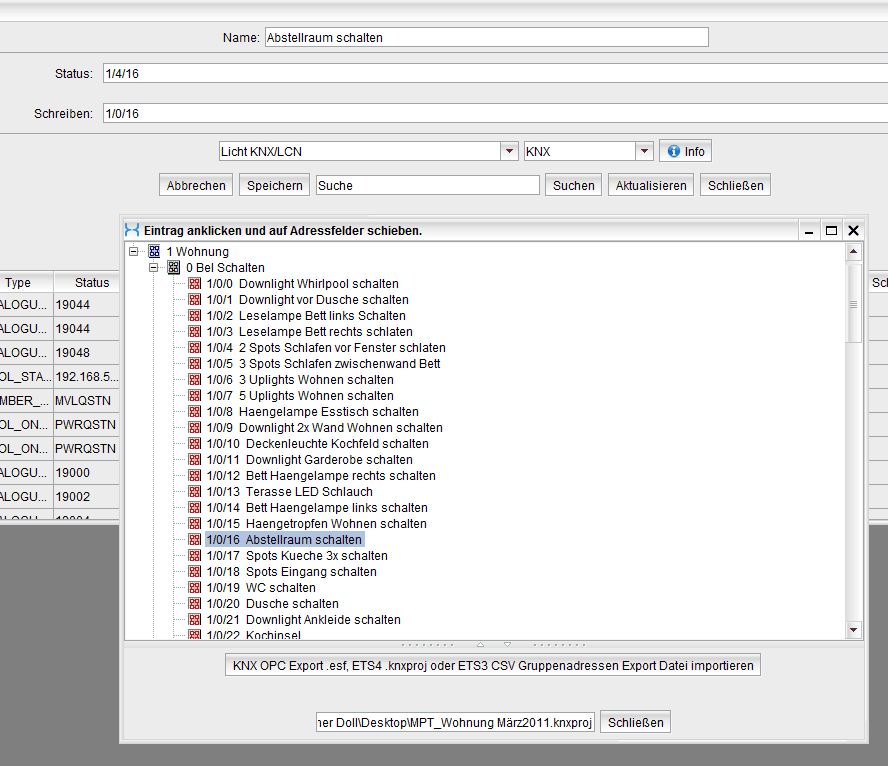

Die Gruppenadressen können angeklickt und auf das Adressfeld verschoben werden. (Drag and Drop)

Hier kann das ETS der ESF OPC Export oder das .knxproj angegeben zur Unterstützung angegeben werden.

Die Adressen können angeklickt und auf die Adressfelder verschoben werden.

Die Gruppen Adressen können in den Adressfelder auch ohne "/" angegeben werden. Diese werden dann speichern automatisch hinzugefügt.

Beispiel Status: 1 4 16

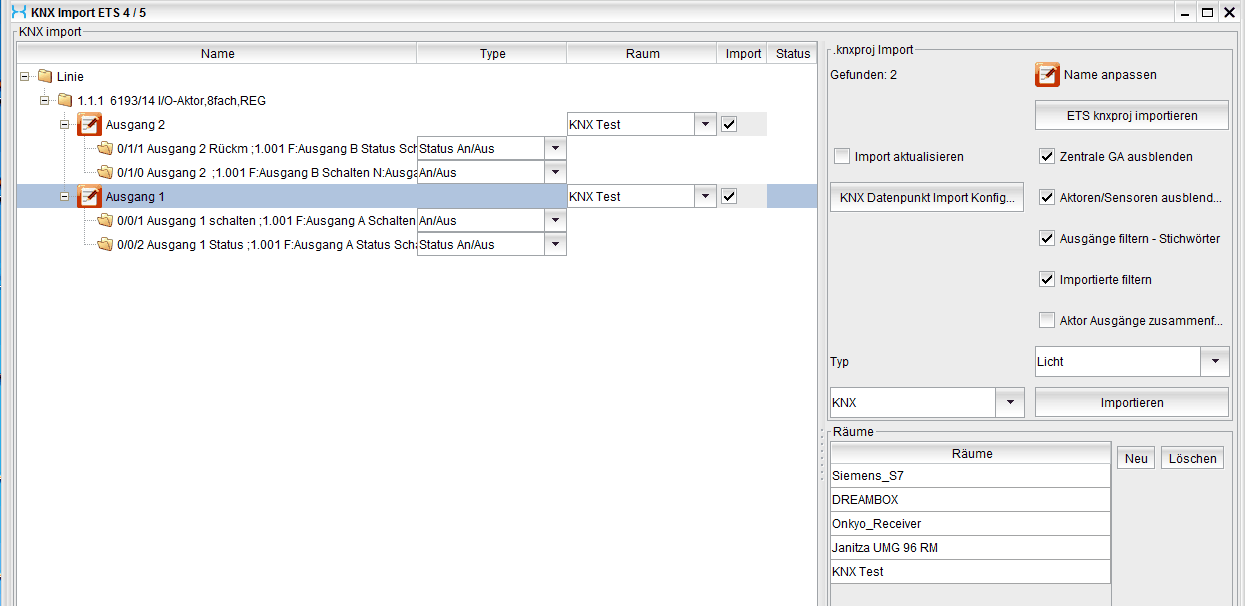

Alternativ kann auch  "Konfiguration" - "KNX Import" verwendet werden. Hierfür ist das .knxproj notwendig.

Ein KNX Gateway muss angelegt sein. Dieses muss im Feld Typ sichtbar sein bzw. ausgewählt werden.

Die .knxproj Datei wird per "ETS knxproj importieren" eingelesen.

Auf der linken Seite werden die Geräte aufgelistet.

Alle Datenpunkt Typen mit vielen Gruppen Adressen sollten zuerst importiert werden, weil ein Licht könnte von den Adressen und Typen auch zu einem Dimmer passen und ein einfacher Rollladen zu einer Jalousie.

z.B.

Jalousie mit Position und Lamellen

Rollläden mit Position

Rollläden

Raumtemperaturregler

Temperaturen

Dimmer

Steckdosen

Lichter

Messwerte  (DPT sollte in der ETS gesetzt sein)

Für die Steckdosen sollten Schlüsselworte in der Gruppenadresse verwendet werden. Z.B. das Stichwort Steckd

Beispiel Name der Gruppenadresse: Steckdose Wohnzimmer.

So kann der Xhome-Server Steckdosen von normalen Lichter unterscheiden.

Wenn ein Raum mit dem Namen Wohnzimmer vorhanden ist, dann wird das Wohnzimmer als Raum automatisch zugeordnet.

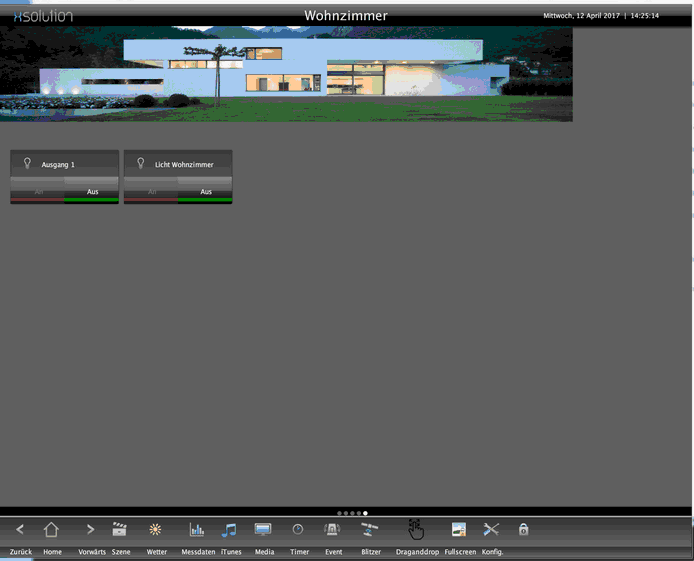

Beim Client kann anschließend die "DP Import" Funktion genutzt werden. Der Client legt für jeden Raum eine eigene Seite an und fügt die zugeordneten Datenpunkte dem Raum hinzu.

Wenn die Spalte Import selektiert ist, dann wird der Datenpunkt importiert.

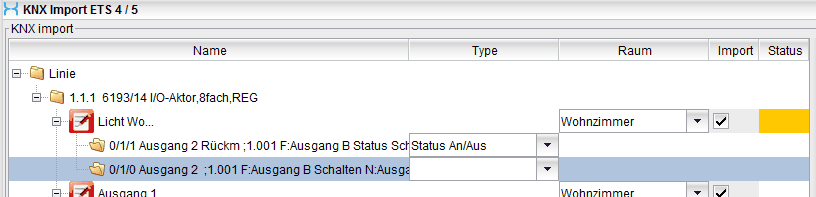

Status Orange bedeutet das der Datenpunkt nicht alle benötigten Gruppenadressen gefunden hat, diese können wenn sie vorhanden sind manuell zugeordnet werden.

Anschließend wird der Status Weiß.

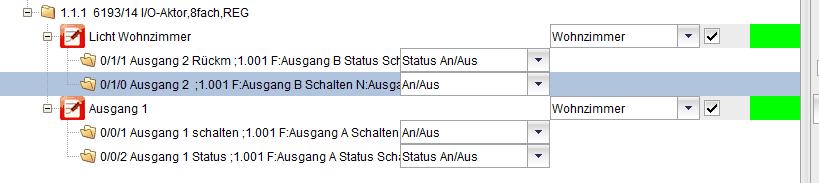

Grüner Status bedeutet das der Datenpunkt bereits importiert wurde:

Die Funktion "Aktor Ausgänge zusammenfügen" ist bei manchen Aktoren notwendig. Da jeder Hersteller eine andere Bezeichnung für den Namen der Funktion und den Kanal verwendet.

Der Xhome-Server versucht diese anhand Schlüsselwörter und passenden DPT zu erstellen.

Client:

Im Client unter - "Konfiguration" - "System" - "DP Import starten":

Nach "Speichern" und "Übernehmen" stehen folgende Datenpunkte zur Verfügung:
