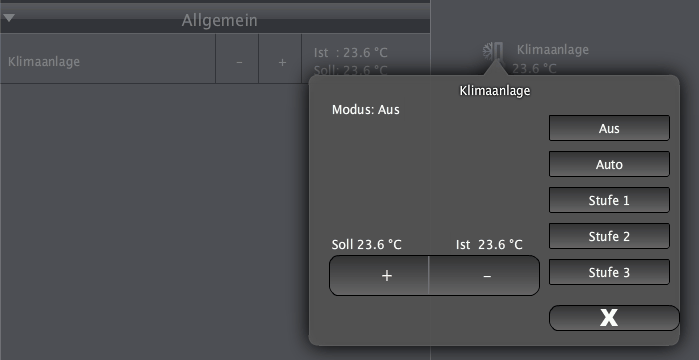

Symbol Client:

Symbol kann im Client geändert werden.

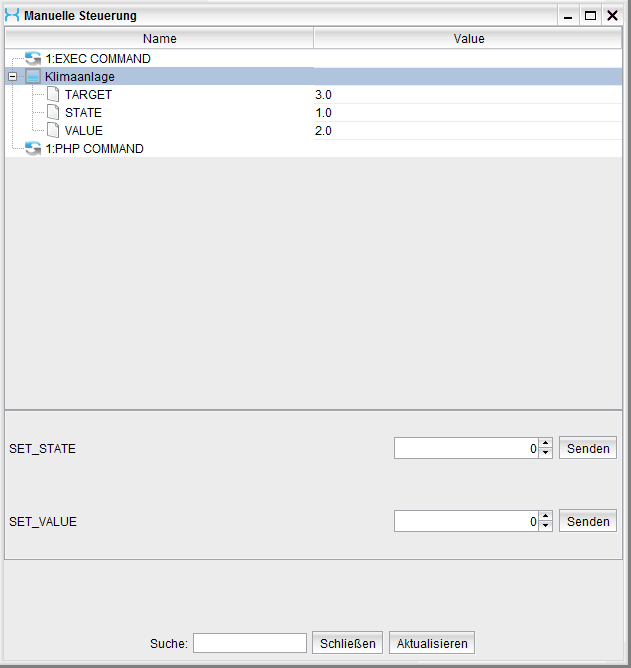

Befehle: SET_VALUE ; SET_STATE

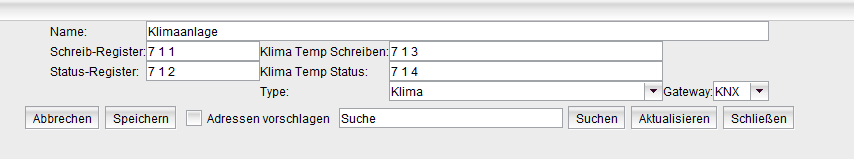

KNX:

Schreib Register - Modus:

1 Byte Unsigned - DPT 5.010

Werte:

1 = Aus

2 = Auto

3 = Stufe 1

4 = Stufe 2

5 = Stufe 3

Status Lesen - Modus:

1 Byte Unsigned - DPT 5.010

Werte:

0 = Aus

1 = Auto

2 = Stufe 1

3 = Stufe 2

4 = Stufe 3

Klima Temperatur Schreiben:

Optional:

2 Byte Float - DPT 9.001 - Gruppenadresse zum setzen der absoluten Soll Temperatur. Setzen Flag muss in der ETS gesetzt sein.

Klima Temperatur Status:

2 Byte Float - DPT 9.001 - Gruppenadresse der Ist Temperatur.

Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

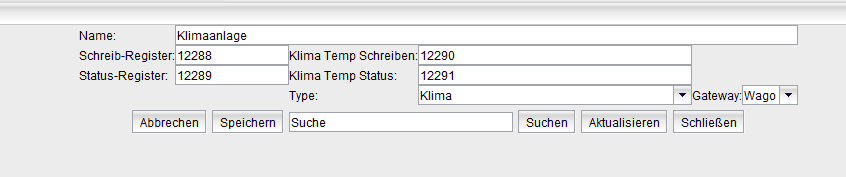

Modbus:

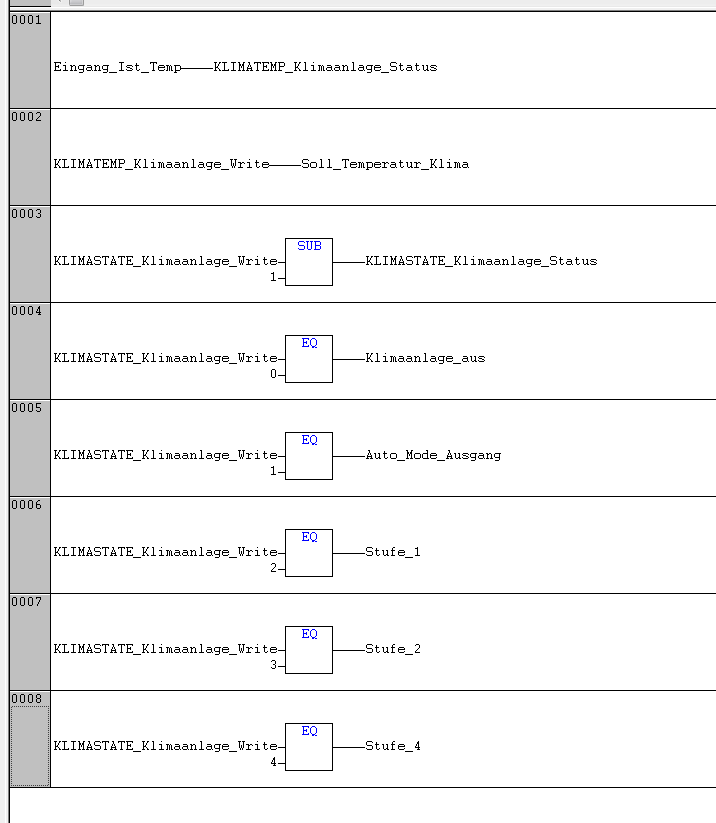

Globale Variablen:

 KLIMATEMP_Klimaanlange_Write AT %MW0: INT;

 KLIMATEMP_Klimaanlange_Status AT %MW1: INT;

 KLIMASTATE_Klimaanlange_Write AT %MW2: INT;

 KLIMASTATE_Klimaanlange_Status AT %MW3: INT;

Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.
