Symbol Client:

Symbol kann im Client geändert werden.

Verhalten:

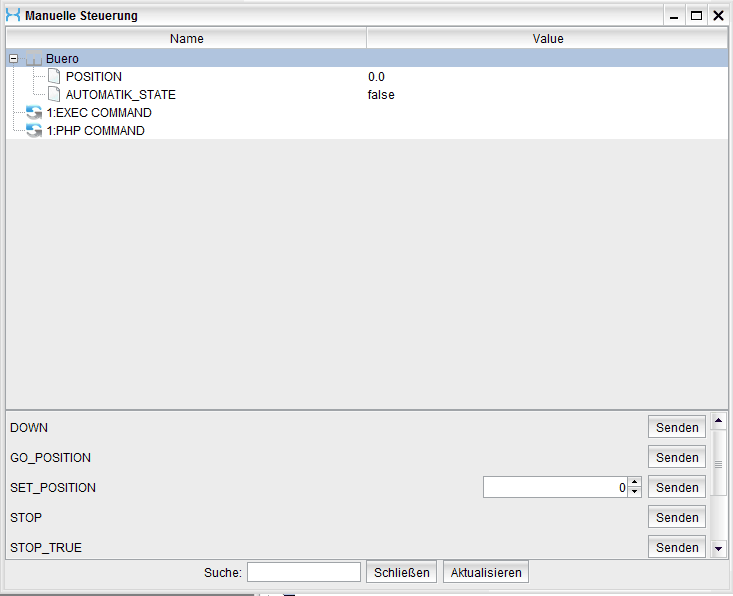

Befehle: UP, DOWN, STOP , SET_POSITION, GO_POSITION, STOP_TRUE, SWITCH_ON_AUTOMATIK,  SWITCH_OFF_AUTOMATIK

Slider zeigt die Position an und durch ändern sendet er die neue Position an Jal Pos Schreiben Gruppen Adresse.

Pfeil oben Links sendet auf Stop :0

Pfeil oben Rechts sendet auf Stop :1

Pfeil Mitte Links sendet auf Auf/AB :0

Pfeil Mitte Rechts sendet auf Auf/AB :1

Automatik sendet 0 oder 1

Position fährt Beschattungsposition an: 0 oder 1

KNX:

Auf/Ab:

1 Bit - DPT 1.008 - Gruppenadresse  für auf und ab des Aktor. Setzen Flag muss in der ETS gesetzt sein.

Stopp:

1 Bit - DPT 1.xxx - Gruppenadresse für  stopp ( bzw. bei manchen Aktoren Lamelle genannt ) des Aktor. Setzen Flag muss in der ETS gesetzt sein.

Jal Pos schreiben:

1 Byte - DPT 5.001 (0-100%) Gruppenadresse zum setzen der Position. Setzen Flag muss in der ETS gesetzt sein..

Jal Pos Status:

1 Byte - DPT 5.001   (0-100%)  Gruppenadresse zur Rückmeldung der Position. Lesen Flag muss in der ETS gesetzt sein.

Beschattung:

1 Bit - DPT 1.001 - Gruppenadresse  zum Ansteuern der Beschattungsposition. Setzen Flag muss in der ETS gesetzt sein.

Automatik:

1 Bit - DPT 1.001 - Gruppenadresse  zum Ansteuern der Automatik Betrieb. Setzen Flag muss in der ETS gesetzt sein.

Status Automatik:

1 Bit - DPT 1.001 - Gruppenadresse zur Rückmeldung vom Status des Automatik Betrieb.

Lesen Flag muss in der ETS gesetzt sein.  Rückmeldung bei Änderung muss aktiviert sein.
