Gerät mit Prozentwert

Symbol Client:

clip0601

Symbol kann im Client geändert werden.

clip0437

Verhalten:

Schaltet bei einem Befehl permanent ein oder aus wenn der Impuls (Datenpunkt-Verhalten) nicht aktiviert wurde.

Befehle: SWITCH_ON , SWITCH_OFF, SET_VALUE

KNX:

Schreib-Register:

1 Bit - DPT 1.001 - Gruppenadresse zum setzen des Aktor. Setzen Flag muss in der ETS gesetzt sein.

Status Register:

1 Bit - DPT 1.001 - Gruppenadresse zur Rückmeldung vom Status des entsprechenden Aktor Kanal.

Prozentwert Schreiben:

1 Byte - DPT 5.001 (0-100%) Gruppenadresse zum setzen des Prozentwert. Setzen Flag muss in der ETS gesetzt sein.

Prozentwert Status:

1 Byte - DPT 5.001 (0-100%) Gruppenadresse zur Rückmeldung vom Status des Prozentwert.

Lesen Flag muss in der ETS gesetzt sein.

Rückmeldung bei Änderung muss aktiviert sein.

Modbus:

Globale Variablen:

TAD_Lueftung_Write AT %MW0: BOOL;

TAD_Lueftung_Status AT %MW1: BOOL;

TADWERT_Lueftung_Write AT %MW2: INT;

TADWERT_Lueftung_Status AT %MW3: INT;

Jede Modbussadresse darf nur einmal verwendet werden, sonst reagieren mehrere Datenpunkte auf die Schaltbefehle oder der Staus stimmt nicht.

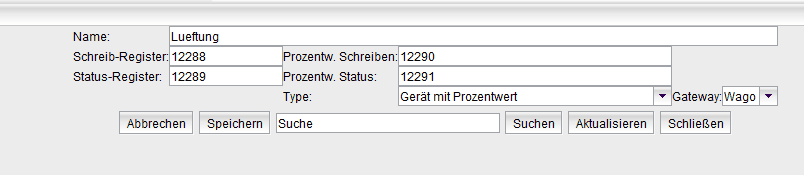

clip0436

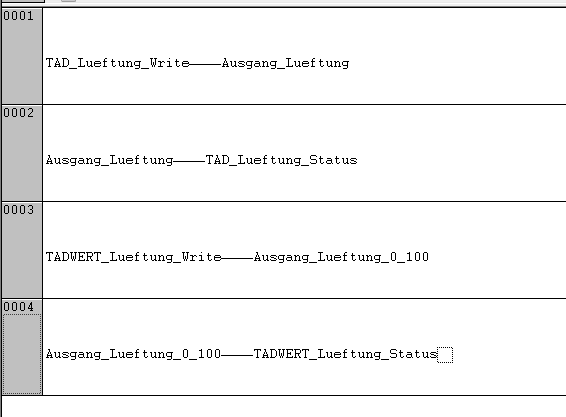

clip0441

LCN:

Schreib-Register:

M000001.A1 Für Modul 1 Ausgang 1

oder

M000001.R1 Für Modul 1 Relais 1
